Sistem bellow adalah elemen logam fleksibel dan terikat tekanan yang dirancang untuk menyerap ekspansi termal, getaran, dan pergerakan pipa sekaligus menjaga cairan tetap tersegel. Perlakukan selang ini sebagai komponen rekayasa dengan tingkat pergerakan dan aturan pemasangan yang ditentukan, bukan sebagai selang bergelombang umum.
Ketika pompa dinyalakan dalam putaran air panas 90°C, pipa di dekat penukar panas dapat melonjak 12 hingga 20 mm saat logam memanas. Jika salurannya kaku, perpindahan tersebut berpindah ke flensa, badan katup, dan las; flensa mulai menangis, dan retakan pelat dasar dapat muncul dalam beberapa minggu. Sistem bellow mengubah gambarannya: konvolusi melentur, flensa tetap kencang, dan pompa tetap sejajar.
Panduan ini menjelaskan apa itu sistem bellow, pergerakan yang dapat ditangani, kelelahan dan standar di baliknya, material yang menetapkan batas layanannya, dan parameter pemilihan yang mencegah kegagalan di lapangan.
Apa Itu Sistem Bellow?
Elemen bellow adalah tabung berdinding tipis yang dibentuk menjadi serangkaian konvolusi annular atau heliks. Sistem ini menambahkan semua yang diperlukan untuk bekerja dalam perpipaan sebenarnya: fitting ujung, liner internal, dan, jika ada gaya dorong, batang pengikat, engsel, atau desain tekanan seimbang. Seperti yang dikatakan oleh Asosiasi Produsen Sambungan Ekspansi (EJMA), sambungan ekspansi adalah elemen bellow fleksibel dengan alat kelengkapan ujung seperti flensa untuk memungkinkan sambungan ke pipa yang berdekatan.
Prinsip kerjanya sederhana: ketika pipa yang disambung bergerak, setiap lilitan sedikit membengkok di dalam rentang elastisnya. Karena bentuk bergelombang menyebarkan deformasi ke banyak lipatan kecil, elemen memperoleh laju pegas yang rendah tanpa kehilangan kekuatan. Hasilnya adalah komponen yang memampatkan, memanjangkan, dan membelokkan secara terus menerus tanpa membebani flensa dan peralatan secara berlebihan.
Tampilan isometrik potongan: elemen bellow berada di antara dua sambungan ujung, dengan lapisan yang melindungi jalur aliran.
Komponen inti
- Elemen bellow — batas tekanan bergelombang yang terdiri dari mahkota dan akar.
- Perlengkapan ujung — flensa, ujung las, atau puting berulir.
- Lapisan dalam — melindungi bagian bawah dari erosi, turbulensi, dan media berkecepatan tinggi.
- Penutup luar atau jalinan — melindungi dari kerusakan mekanis dan membatasi perpanjangan.
- Batang pengikat dan engsel — menyerap tekanan sehingga bellow hanya melihat gerakan yang diinginkan.
Kemampuan Gerakan: Apa yang Dapat Diserap oleh Sistem Bellow
Pergerakan aksial adalah tempat sistem bellow berfungsi: sambungan ekspansi aksial elemen tunggal dapat menyerap perpindahan yang jauh lebih besar daripada yang dapat ditoleransi oleh permukaan flensa yang kaku. Defleksi lateral dan rotasi sudut juga dimungkinkan, tetapi memerlukan lebih banyak konvolusi. Torsi — memutar di sekitar sumbu pipa — tidak boleh diterapkan pada bellow yang tidak diperkuat.
Pergerakan terukur khas per elemen bellow; sistem multi-konvolusi meningkatkan kapasitas total.
| Gerakan | Peringkat tipikal | Catatan desain |
|---|---|---|
| Aksial compression | 15 hingga 60 mm | Paling efisien; tambahkan konvolusi untuk perjalanan yang lebih panjang |
| Aksial extension | -10 hingga -30 mm | Biasanya lebih rendah dari kompresi; periksa batas tie-rod |
| samping deflection | ±5 hingga ±20 mm | Memerlukan dua atau lebih konvolusi; tingkat musim semi penting |
| sudut rotation | ±2° hingga ±10° | Gunakan desain berengsel atau gimbal untuk tekanan tinggi |
| torsi | Tidak ada | Harus ditahan oleh pemandu dan jangkar |
Ketika beberapa gerakan terjadi sekaligus, kombinasi tersebut mengurangi diperbolehkannya masing-masing gerakan. Berikan pemasok set lengkap — aksial ditambah lateral ditambah sudut, dalam milimeter dan derajat — bersama dengan jumlah siklus termal per tahun.
Siklus Hidup dan Standar Desain: Kelelahan Adalah Batasan Sebenarnya
Masa manfaat sistem bellow dinyatakan dalam siklus, bukan tahun kalender. Setiap kompresi dan ekstensi membengkokkan konvolusi pada mahkota dan akarnya; tekanan-tekanan lokal tersebut terakumulasi sampai retakan mulai terjadi pada bagian yang paling tipis. EJMA menerbitkan metode desain yang menghubungkan gerakan yang diterapkan, tekanan internal, ketebalan dinding, dan geometri konvolusi dengan siklus hidup yang diharapkan. Hubungannya tidak linier: mengurangi pergerakan hingga 50% dari nilai stroke dapat melipatgandakan harapan hidup sekitar sepuluh.
Ilustrasi kurva kelelahan mengikuti pendekatan siklus hidup EJMA; nilai sebenarnya bergantung pada tekanan, suhu, dan geometri.
Ada dua konsekuensi yang penting di lokasi. Pertama, mengelus bellow secara berlebihan bahkan beberapa milimeter akan membakar sebagian besar cadangan kelelahannya. Kedua, tekanan internal yang tinggi menciptakan gaya dorong aksial yang dapat mengganggu kestabilan elemen – suatu kondisi yang disebut squirm. Jangkar utama, pemandu, dan batang pengikat bukan merupakan aksesori; mereka menyimpan elemen di dalam amplop pengenalnya.
Bahan dan Manufaktur Membentuk Batasan Layanan
Kebanyakan sistem bellow dibuat dari baja tahan karat austenitik: 304/304L untuk layanan umum, 316/316L jika terdapat klorida atau atmosfer laut, dan tingkat stabil di mana suhu tinggi yang berkelanjutan akan melunakkan logam. Dalam tugas kimia yang agresif, paduan nikel muncul, namun harganya berlipat ganda, sehingga pemilihan material merupakan tindakan ekonomis dan juga teknis.
Batasan suhu material menjelaskan mengapa baja tahan karat mendominasi tugas bellow dalam jalur pemanasan dan proses.
Metode pembentukannya juga penting. Elemen yang dibentuk secara hidraulik memiliki konvolusi yang bersih dan seragam serta tugas siklik yang sesuai; elemen yang dibentuk secara mekanis bekerja dengan baik untuk mengontrol pitch dan diameter dalam proses produksi yang panjang. Konstruksi multi-lapis - dua atau tiga lapisan tipis, bukan satu dinding tebal - meningkatkan kapasitas tekanan dengan laju pegas yang lebih rendah, namun setiap lapisan harus diberi ventilasi sehingga retakan kecil di dinding tidak dapat menjadi perangkap tekanan. Perlengkapan ujung dilas dengan prosedur yang memenuhi syarat; transisi las yang buruk merupakan titik awal yang umum terjadinya retak lelah.
Untuk sistem gas perumahan dan komersial, teknologi bergelombang yang sama muncul sebagai konektor gas fleksibel baja tahan karat; perbedaannya terletak pada konteksnya — sambungan peralatan tikungan tunggal, bukan sambungan ekspansi multikonvolusi. Perbandingan antara bellow stainless steel dan bellow karet biasanya tergantung pada suhu, tekanan, keselamatan kebakaran, dan penuaan: karet mengeras dan retak seiring waktu, sementara baja tahan karat mempertahankan kinerjanya selama beberapa dekade.
Dimana Sistem Bellow Digunakan
Di seluruh pabrik, sistem bellow hadir dalam tiga tugas berbeda: sebagai sambungan ekspansi, sebagai konektor gas, dan sebagai saluran air fleksibel. Geometrinya mungkin terlihat mirip, namun logika ratingnya berbeda, jadi mencocokkan produk dengan tugasnya adalah langkah pertama.
Perpipaan industri dan loop termal
Uap, minyak termal, dan putaran air panas bertambah seiring suhu. Kompensator logam fleksibel dengan ujung bergelang menyerap gerakan aksial dan lateral pada nozel peralatan dan di antara titik jangkar tetap, melindungi selubung pompa dan flensa penukar panas dari gaya dorong termal. Untuk layanan siklik, tentukan masa pakai siklus, bukan hanya langkahnya.
Sambungan Ekspansi Bergelombang Kompensator Logam Fleksibel Kompensator bergelang atau dilas ini menyerap gerakan aksial dan lateral dari ekspansi termal dalam sistem uap, minyak termal, dan air panas, melindungi selubung pompa dan flensa penukar panas. Jalinan tahan karat 304 dan peringkat tekanan hingga 1,6 MPa sesuai dengan layanan siklik. Lihat Produk → Peralatan gas dan sambungan suplai

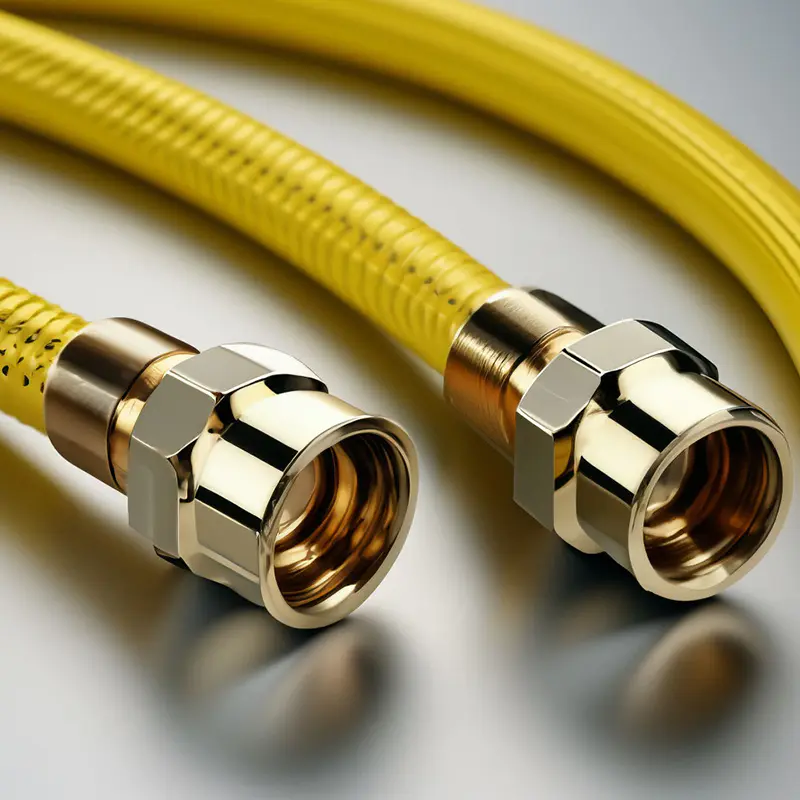

Tabung baja tahan karat bergelombang dan konektor gas semi-kaku menggunakan prinsip kerut yang sama untuk mengalirkan gas dengan aman pada tekanan rendah sambil membiarkan alat bergerak untuk diservis. Konektor gas baja tahan karat bersertifikasi CSA dilengkapi dengan kelengkapan standar dan uji kebocoran pabrik — sebuah keuntungan yang terdokumentasikan saat inspektur meminta untuk melihat ratingnya.
Konektor Gas Baja Tahan Karat Bersertifikasi CSA (DN10–DN25) Rangkaian konektor gas baja tahan karat bersertifikasi CSA dengan material 304, ketebalan dinding 0,2–0,25 mm, dan uji kebocoran 100%. Tersedia ukuran dari DN10 hingga DN25 dengan mur penyambung, cocok untuk peralatan gas residensial dan komersial yang memerlukan dokumentasi berperingkat inspektur. Lihat Produk → Salah satu keluhan umum di lapangan adalah aliran gas bersiul. Peluit berasal dari pola aliran di dalam lubang halus; konektor gas bebas peluit menggunakan inti dalam berbentuk untuk menekannya sekaligus menjaga selubung berperingkat CSA dan fleksibilitas dinding penghembus.
Konektor Gas Bebas Peluit Baja Tahan Karat DN15 Konektor DN15 dengan ketebalan dinding 0,25 mm, mur flare 15/16"-16UNF, dan berbagai adaptor. Inti bebas peluitnya menekan kebisingan aliran udara sambil mempertahankan segel keras dengan mur kuningan atau baja karbon, tersedia dalam panjang 12 hingga 72 inci untuk pemasangan yang fleksibel. Lihat Produk → Kegagalan Umum dan Cara Mencegahnya
Kebanyakan sistem bellow yang gagal gagal karena penyalahgunaan, bukan karena produksi. Daftar di bawah mencerminkan pengalaman lapangan pada umumnya dalam pekerjaan pemeliharaan perpipaan, dan setiap item dipetakan langsung ke aturan pemasangan.
- Ekstensi berlebihan melampaui nilai pukulan — elemennya turun ke bawah dan menghasilkan mahkota. Pencegahan: pasang travel stop atau gunakan elemen yang lebih panjang.
- torsi during installation — bellow terpelintir oleh sepasang flensa yang tidak sejajar. Pencegahan: sejajarkan kedua flensa sebelum mengencangkan.
- Palu air atau lonjakan tekanan — lonjakan tiba-tiba melebihi batasan yang ditetapkan. Pencegahan: pasang katup yang menutup perlahan dan periksa tekanan sementara.
- Jangkar utama rusak — ketika jangkar di dekatnya gagal, bellow mengambil gaya dorong aksial penuh dan menggeliat. Pencegahan: periksa jangkar setiap tahun dan rancang daya dorongnya sejak awal.
- Korosi klorida — Klorida eksternal dari isolasi atau air pencuci retak 304 permukaan. Pencegahan: tentukan 316 atau penutup pelindung jika terdapat klorida.
- Getaran frekuensi tinggi pada terminasi jalinan — keresahan lokal mulai terjadi. Pencegahan: jauhkan bellow dari sumbernya atau tambahkan penyangga redaman.
Latar belakang mekanis tercakup dalam catatan kami mengapa bellow logam gagal di jaringan pipa industri . Singkatnya, ada tiga kebiasaan yang mencegah sebagian besar kegagalan: patuhi nilai kayuhan, hindari torsi, dan jaga jangkar dalam kondisi baik.
Cara Memilih Sistem Bellow: Parameter Yang Penting
Seleksi dimulai dengan peninjauan tugas baris demi baris, bukan dengan nomor katalog. Tuliskan rentang pengoperasian, bukan rata-rata: bellow yang sesuai dengan suhu rata-rata tetapi jika dipukul dua kali sehari hingga melebihi 20°C akan gagal lebih awal.
| Parameter | Mengapa itu penting | Catatan praktis |
|---|---|---|
| Sedang dan korosif | Menetapkan tingkat material dan kebutuhan liner | H 2 S atau klorida mengubah paduannya |
| Suhu desain | Menetapkan stres dan penurunan yang diijinkan | Gunakan puncaknya, bukan rata-ratanya |
| Tekanan desain | Mengatur ketebalan dinding dan beban dorong | Termasuk tekanan transien dan lonjakan |
| Gerakan (axial, lateral, angular) | Menentukan jumlah dan jenis konvolusi | Sebutkan ketiganya, beserta arah dan frekuensinya |
| Diperlukan siklus hidup | Mendefinisikan tingkat stres per konvolusi | Hitung siklus termal nyata per tahun |
| Penahan tersedia | Mencegah menggeliat dan mendorong secara berlebihan | Diperlukan jangkar utama atau batang pengikat |
| Tipe pemasangan akhir | Flensa, ujung las, atau puting berulir | Cocokkan nilai flensa pipa |
| Amplop luar angkasa | Membatasi panjang dan nada | Desain universal membutuhkan lebih banyak panjang |
Kirimkan nomor-nomor ini ke pabrikan, dan tanyakan perkiraan umur siklus pada langkah terukur Anda, kecepatan pegas, dan tekanan geliat. Pemasok yang menjawab ketiganya mengutip sistem bellow yang direkayasa; yang menjawab hanya dengan harga berarti mengutip pipa bergelombang.
FAQ Sistem Bellow
Q1: Apa itu bellow baja tahan karat dan bagaimana cara kerja sistem bellow?
Bellow baja tahan karat adalah tabung logam bergelombang yang lentur seperti pegas sambil menahan tekanan. Dalam suatu sistem, ia menyerap ekspansi termal, getaran, dan pergerakan pipa sehingga pompa, katup, dan flensa tetap berada dalam beban desainnya.
Q2: Apa perbedaan antara bellow, selang logam, dan selang karet?
Elemen bellow pendek dan dirancang untuk gerakan tertentu; selang logam lebih panjang dan mampu menangani getaran dan perpindahan kecil; selang karet lebih murah tetapi menua, retak, dan tidak dapat bertahan pada suhu tinggi atau layanan yang berisiko kebakaran.
Q3: Berapa lama konektor atau bellow gas baja tahan karat bertahan?
Hidup diukur dalam siklus, bukan tahun. Konektor gas baja tahan karat bersertifikasi CSA yang dipasang tanpa kekusutan biasanya dapat bertahan selama alat tersebut digunakan. Sambungan ekspansi dinilai untuk jumlah siklus per EJMA, seringkali 1.000 hingga 100.000 siklus tergantung pada langkah dan tekanan.
Q4: Bagaimana saya tahu jika sistem bellow rusak?
Carilah lipatan, tonjolan, retakan, jalinan putus, dan perubahan warna; ukur panjang pemasangan dengan aslinya. Jika elemen tidak dapat kembali ke panjang yang ditentukan, atau jika uji kelenturan menunjukkan kekakuan, ganti elemen tersebut sebelum terjadi kebocoran.
Q5: Dapatkah sistem bellow menyerap getaran dan kebisingan?
Ini mengisolasi getaran yang disebabkan oleh struktur dengan menambahkan fleksibilitas di antara penyangga pipa. Namun, aliran gas bersiul memerlukan inti dalam yang berbentuk — itulah yang dilakukan oleh konektor gas bebas peluit — sementara bellow standar menangani pergerakan tersebut.
Q6: Apakah bellow dan sambungan ekspansi memerlukan perawatan?
Ya: pemeriksaan visual tahunan, inspeksi jangkar dan tie-rod, pembersihan puing-puing dari konvolusi, dan siklus penebangan. Ganti elemen ketika mencapai jumlah siklus terukurnya atau menunjukkan tanda-tanda retak.
