Bayangkan sebuah pipa baja karbon sepanjang 30 meter yang mengalirkan uap pada suhu 90°C. Ketika jalur tersebut ditutup pada musim dingin, logam akan berkontraksi. Saat Anda membuka katup lagi, suhu naik, baja meregang, dan permukaan flensa mencoba saling mendorong. Sambungan ekspansi pipa adalah komponen yang menyerap gerakan tersebut sebelum berubah menjadi retak, bocor, atau casing pompa rusak. Sambungan ekspansi yang tepat, berukuran dan dipasang dengan benar, adalah salah satu investasi paling murah yang dapat Anda lakukan dalam keandalan pipa.
Mengapa Sambungan Ekspansi Pipa Diperlukan
Pipa logam memuai dan berkontraksi dengan suhu. Garis baja karbon sepanjang 30 m yang beroperasi antara -5°C dan 90°C dapat bergerak mendekati 33 mm. Gerakan itu harus mengarah ke suatu tempat. Jika ujung pipa disambungkan secara kaku ke pompa, ketel, atau angkur beton, tegangan yang ditimbulkan dapat menyebabkan kebocoran flensa, ekstrusi paking, patahnya penyangga, dan retakan lelah di dekat lasan.
Beberapa perhitungan singkat: ΔL = α × L × ΔT. Untuk baja karbon, α ≈ 11,7 × 10⁻⁶/°C. Garis 30.000 mm yang mengalami ayunan 50°C akan bergerak sekitar 17,6 mm. Jika Anda mengabaikan gerakan tersebut, pipa akan mencari cara untuk bergerak sendiri, biasanya dengan cara yang tidak Anda inginkan.
Baja tidak akan berhenti berkembang. Satu-satunya pertanyaan sebenarnya adalah apakah Anda ingin mengendalikan gerakan itu atau membiarkannya mengendalikan Anda.
Sambungan ekspansi pipa mengatasi masalah ini dengan memasukkan elemen bellow fleksibel ke dalam saluran pipa. Bellow menyerap gerakan aksial, lateral, dan sudut sekaligus menjaga cairan tetap di dalam. Ini juga meredam getaran mekanis dari pompa dan kompresor, sehingga mengurangi perpindahan beban ke peralatan yang berdekatan.
Penempatan sama pentingnya dengan sambungan itu sendiri. Ketika bellow diberi tekanan, beban ujung tidak lagi hanya tekanan dikalikan luas pipa bagian dalam. Konvolusi bellow menghasilkan gaya dorong tekanan yang harus ditahan oleh jangkar utama. Itulah sebabnya sambungan ekspansi pipa bukanlah barang yang berdiri sendiri; itu adalah bagian dari sistem yang mencakup jangkar dan pemandu perpipaan.
Jenis Sambungan Ekspansi Pipa
Tidak ada desain tunggal yang cocok untuk setiap sistem perpipaan. Dalam praktiknya, Anda memilih dari beberapa kelompok, dan pilihan itu didorong oleh gerakan yang perlu Anda serap dan tekanan yang dapat Anda pertahankan.
| Ketik | Perpindahan utama | Penggunaan yang umum |
|---|---|---|
| Aksial | Aksial extension/compression | Jalur lurus di dekat peralatan tetap |
| Universal | Aksial lateral | Perpindahan ganda, seringkali pada pipa panas |
| Berengsel | Sudut (bidang tunggal) | Dekat tikungan pipa dan sambungan peralatan |
| gimbal | Sudut (multi-bidang) | Pengaturan pipa spasial |
| Seimbang tekanan | Aksial (with reduced main anchor load) | Uap bertekanan tinggi atau gas bertekanan tinggi |
| samping | Pergeseran samping | Pipa pendek berjalan dengan ketidaksejajaran lateral |
Untuk jalur industri bertekanan, sambungan ekspansi bellow logam bergelombang adalah pilihan terkuat karena kapasitas tekanan tinggi dan ketahanan suhu. Dalam banyak situasi, bersifat universal selang logam dan jenis kompensator menawarkan keserbagunaan yang Anda perlukan.
Produsen seperti Haoyin memproduksi kompensator logam fleksibel untuk layanan uap, minyak, dan gas. Untuk jalur industri berflensa standar, kompensator bellow prefabrikasi adalah jalur tercepat menuju sistem yang andal:

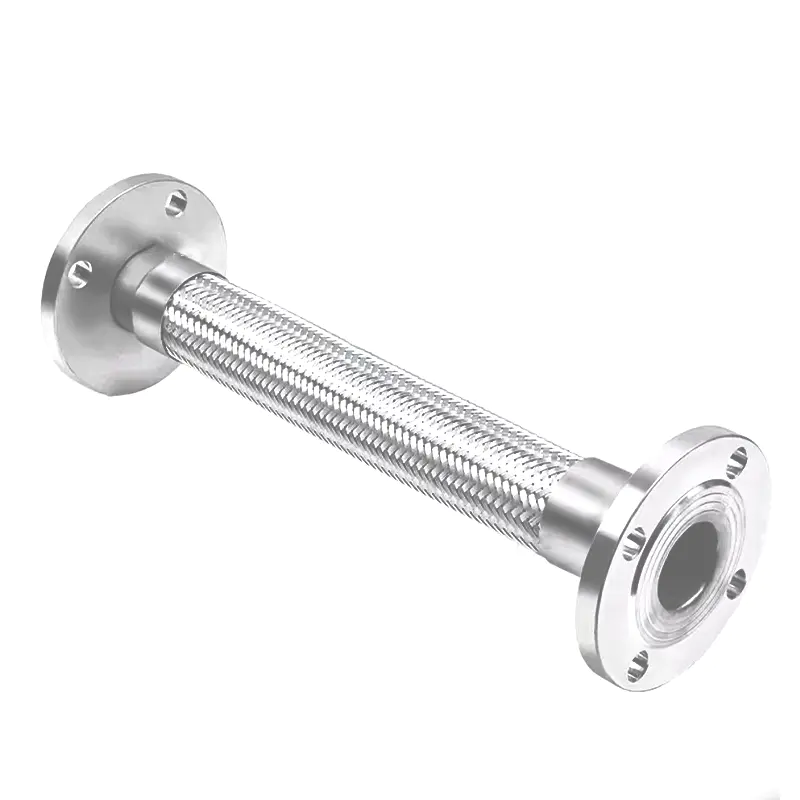

Sambungan Ekspansi Logam Fleksibel Prefabrikasi untuk Saluran Pipa Industri Kompensator logam fleksibel ini tersedia dalam baja tahan karat atau baja karbon dengan peringkat tekanan hingga 1,6MPa dan ukuran DN25-DN600. Ia menawarkan opsi flensa, pengelasan, atau sambungan cepat untuk sistem uap, air, dan oli, menjadikannya pilihan yang andal untuk lini industri standar. Periksa suhu desain dan persyaratan siklus hidup sebelum pemilihan. Lihat Produk → Sebelum memilih salah satu, periksa suhu desain maksimum dan umur siklus yang diperlukan terhadap dokumen awal Anda.
Parameter Seleksi Yang Menentukan Masa Pakai
Mengukur sambungan ekspansi pipa tidak hanya tentang diameter lubang. Anda harus mempertimbangkan tekanan dan suhu desain, jumlah perpindahan di ketiga arah, siklus kelelahan, kompatibilitas fluida, dan pencocokan flensa.
- Tekanan dan suhu desain. Bahan bellow dan jumlah lapisan menentukan tingkat tekanan.
- Perpindahan: aksial, lateral, dan sudut. Setiap jenis mempunyai batasan yang berbeda-beda.
- Siklus hidup. Bellow adalah anggota yang fleksibel. Aplikasi siklus tinggi memerlukan bellow multi-lapis atau desain yang berbeda.
- Kompatibilitas cairan. Minyak panas, uap, gas, dan air yang mengandung klor memerlukan bahan pembuat bellow yang berbeda.
- Dimensi flensa dan sambungan ujung. Pastikan sambungannya cocok dengan kelas pipa Anda yang ada.
Bagan berikut menunjukkan kapasitas perpindahan relatif dari tipe utama. Nilai adalah peringkat rekayasa ilustratif, bukan data terukur.
Pilihan material juga mengubah kinerja. Bellow satu lapis seringkali lebih mudah untuk dikompres, sedangkan bellow multi lapis memberikan umur lelah yang lebih baik dan ketahanan terhadap tekanan dengan biaya yang lebih tinggi. Bagan radar di bawah ini membandingkan dua opsi dalam lima kriteria praktis.
Praktek Penempatan, Jangkar, dan Pemasangan
Sambungan ekspansi terbaik di dunia akan cepat rusak jika sistem di sekitarnya tidak dipersiapkan. Ingatlah tiga aturan: letakkan jangkar utama di setiap sisi sambungan, jaga agar pipa tetap sejajar antara sambungan dan jangkar, dan patuhi jarak pemandu yang disarankan.
Diagram struktur di bawah ini menunjukkan bagian utama sambungan ekspansi bellow logam. Lapisan internal melindungi bellow dari getaran yang disebabkan oleh aliran, dan batang pengikat membatasi ledakan aksial selama transien tekanan tinggi.
Meregangkan bellow selama pemasangan adalah hal biasa, namun harus dilakukan sesuai dengan nilai yang telah ditentukan sebelumnya dari pabrikan, bukan sebagai dugaan. Baut flensa harus dikencangkan secara merata. Jangan gunakan sambungan ekspansi untuk memperbaiki ketidaksejajaran pipa; itu adalah salah satu cara tercepat untuk merusak bellow.
Ingat juga bahwa sambungan ekspansi dengan tekanan seimbang dirancang untuk mengurangi beban jangkar utama. Jika Anda menggunakan sambungan aksial standar pada saluran bertekanan tinggi dan pipa tidak ditambatkan dengan benar, gaya dorong tekanan akan merobek bellow atau mendorong pipa keluar dari penyangganya.
Mode Kegagalan, Inspeksi, dan Pemeliharaan
Sambungan ekspansi bellow logam dikenal memiliki masa pakai yang lama jika dirawat dengan benar. Penyebab kegagalan yang paling umum adalah retak lelah, korosi eksternal di bawah insulasi, dan kerusakan pemasangan seperti baut flensa yang dikencangkan secara tidak merata.
Saat Anda memeriksa sambungan yang terpasang, carilah lipatan-lipatan bawah yang saling bergesekan, tanda-tanda endapan hijau atau putih di dekat flensa, dan indikasi apa pun bahwa pipa tidak berada pada posisi semula pada penyangga pemandu. Catat siklus secara singkat jika saluran beroperasi mendekati batas pergerakan desainnya.
Bagan di bawah ini memberikan perspektif prioritas pemeliharaan untuk tugas inspeksi umum. Ini bukanlah jadwal yang ketat; ini mencerminkan apa yang pertama kali diperiksa oleh teknisi perpipaan berpengalaman.
FAQ Sambungan Ekspansi Pipa
Jawaban cepat atas pertanyaan yang paling sering diajukan tim pengadaan dan pemeliharaan.
Untuk apa sambungan ekspansi pipa digunakan?
Ini menyerap ekspansi termal, getaran, dan ketidaksejajaran kecil dalam sistem perpipaan, mencegah kebocoran dan kerusakan peralatan.
Bagaimana cara menghitung muai panas pada pipa?
Gunakan ΔL = α × L × ΔT. Untuk baja karbon, α adalah sekitar 11,7 × 10⁻⁶/°C. Kalikan hasilnya dengan panjang pipa dan perbedaan suhu.
Apa perbedaan antara sambungan ekspansi dan kompensator?
Dalam sebagian besar konteks industri, keduanya merupakan komponen yang sama. Kompensator hanyalah konektor fleksibel yang mengkompensasi pergerakan termal dalam pipa.
Seberapa sering sambungan ekspansi pipa harus diganti?
Tidak ada interval yang tetap. Masa manfaat tergantung pada jumlah siklus, suhu, lingkungan korosi, dan kualitas pemasangan. Periksa setidaknya setahun sekali.
Apa penyebab umum kegagalan bellow logam?
Retak akibat kelelahan, korosi di bawah insulasi, pengencangan flensa yang tidak merata, dan melebihi perpindahan terukur.
Bisakah sambungan ekspansi pipa menyerap kebisingan dan getaran?
Ya. Sambungan bellow logam meredam getaran frekuensi tinggi dari pompa dan kompresor, meskipun ini bukan pengganti isolator getaran yang tepat.
Jika Anda dihadapkan dengan saluran panas, pompa berisik, atau flensa yang tidak kencang, sambungan ekspansi pipa dengan ukuran yang tepat adalah solusi paling sederhana dalam spesifikasi. Gunakan tata letak jangkar dan pemandu untuk memberikan peluang yang adil, tanyakan kepada pabrikan tentang siklus dan kurva tekanan, dan selalu perbarui catatan pemeliharaan. Itulah perbedaan antara sambungan yang bertahan selama dua puluh tahun dan sambungan yang diganti setiap dua tahun.
