Ketika seorang insinyur perpipaan bertanya tentang “jenis-jenis ekspansi di bawah”, pertanyaan sebenarnya biasanya adalah tentang pergerakan dan jangkar. Bellow tunggal menyerap gerakan aksial, bellow universal menangani offset lateral, bellow berengsel dan gimbal mengontrol rotasi, dan bellow dengan tekanan seimbang membatalkan dorongan tekanan. Pilih konfigurasi yang sesuai dengan perpindahan dominan, dan desain lainnya—jumlah konvolusi, tingkat material, kelengkapan ujung—akan sesuai dengan tempatnya.
Selama lebih dari dua puluh tahun, Teknologi Bellow Haoyin (Ningbo). telah diproduksi bellow baja tahan karat untuk sistem gas, air, dan pemanas. Berdasarkan pengalaman tersebut, lima jenis bellow logam mencakup hampir semua skenario perpipaan umum: tunggal, universal, berengsel, gimbal, dan bertekanan seimbang. Versi karet dan kain juga ada, namun jenis logam mendominasi pekerjaan spesifikasi industri dan komersial.
Apa Jenis Utama dari Bellow Ekspansi?
Bellow Ekspansi Tunggal
Bellow ekspansi tunggal adalah satu set konvolusi yang dilas di antara dua alat kelengkapan ujung. Ini adalah jenis yang paling efisien untuk pengambilan aksial: saat pipa memanas dan membesar, bellow terkompresi; ketika sistem mendingin, ia pulih. Karena gaya dorong tekanan bekerja pada area ujung, jangkar pipa harus menahan gaya tersebut. Dalam jangka pendek, sambungan pompa, dan saluran, bellow tunggal bersifat kompak dan hemat biaya.
Bellow Ekspansi Universal
Bellow universal memiliki dua elemen bellow yang dipisahkan oleh pipa perantara. Kedua elemen tersebut membagi perpindahan aksial total dan mengubah sebagiannya menjadi defleksi lateral. Hal ini membuat bellow universal menjadi jenis yang disukai untuk jaringan pipa panjang, di mana pipa harus menyerap pertumbuhan panas di sepanjang dua sumbu. Banyak unit universal menyertakan batang pengikat untuk menahan gaya dorong tekanan aksial, sehingga jangkar eksternal melihat beban lebih sedikit dibandingkan dengan satu bellow.
Bellow Ekspansi Berengsel dan gimbal
Bellow berengsel dilengkapi dengan pin engsel melalui perangkat keras ujung. Engsel memungkinkan rotasi sudut pada satu bidang dan memungkinkan pipa berubah arah tanpa membengkokkan flensa. gimbal bellow menggunakan dua set engsel tegak lurus, sehingga rakitan berputar di bidang mana pun sementara gerakan aksial terkunci. Jenis ini muncul di ruangan terbatas, perpipaan atap, dan jalur proses yang titik jangkarnya ringan.
Jenis Tekanan-Seimbang, Toroidal, Karet, dan Kain
Bellow dengan tekanan seimbang mengandung elemen bellow kedua yang lebih kecil yang menghasilkan gaya berlawanan. Hal ini menghilangkan gaya dorong tekanan, sehingga struktur luar tidak memerlukan jangkar utama yang berat. Mereka digunakan dalam sistem uap, kondensat, dan kimia. Bellow toroidal, sambungan karet, dan sambungan kain melengkapi rangkaian produk ini: unit toroidal cocok untuk layanan aksial bertekanan sangat tinggi, sedangkan unit karet dan kain mengisolasi getaran dalam saluran dan pompa bertekanan rendah.
Perbandingan Bellow Ekspansi Berdasarkan Gerakan dan Dorongan
Tabel di bawah ini membandingkan kemampuan normal masing-masing jenis metal bellow. “Sangat Baik” berarti konfigurasi adalah pilihan umum untuk gerakan tersebut; “terbatas” artinya hanya mampu menampung pergerakan dalam jumlah kecil; “tidak ada” berarti secara struktural tidak dimaksudkan untuk gerakan tersebut.
| Ketik | Aksial | samping | sudut | Kontrol dorong tekanan |
|---|---|---|---|---|
| Lajang | Luar biasa | Terbatas | Terbatas | Tidak ada (jangkar diperlukan) |
| Universal | Terbatas | Luar biasa | Bagus | Tidak ada (jangkar diperlukan) |
| Berengsel | Tidak ada | Terbatas | Bagus (one plane) | Bereaksi melalui engsel |
| Gimbal | Tidak ada | Bagus | Bagus (multi-plane) | Bereaksi melalui gimbal |
| Seimbang tekanan | Bagus | Terbatas | Terbatas | Seimbang diri |
Diagram batang menunjukkan mengapa tipe universal dan gimbal digunakan ketika pipa harus bergerak ke samping. Bagan radar menambahkan dimensi tekanan-dorongan dan kemudahan pemasangan: bellow tunggal mudah dipasang tetapi membutuhkan jangkar yang berat, sedangkan bellow dengan tekanan seimbang memecahkan masalah jangkar dengan biaya perakitan yang lebih lama.
Cara Memilih Bellow Ekspansi yang Tepat
Gunakan urutan ini ketika menentukan tanda di bawah untuk baris baru:
- Definisikan pergerakan: aksial, lateral, sudut, dan gabungan, termasuk pertumbuhan termal dan pergerakan seismik.
- Hitung tekanan dorong: gaya dorong sama dengan tekanan dikalikan area bellow efektif; jika jangkar tidak tersedia, pilihlah yang bertekanan seimbang atau universal batang pengikat.
- Periksa panjang pemasangan: tipe universal dan tekanan seimbang memerlukan lebih banyak ruang; jenis gimbal dapat dimasukkan ke dalam potongan spool yang lebih pendek.
- Konfirmasikan media dan suhu: kualitas bahan dan jumlah lapisan harus sesuai dengan cairan dan suhu pengoperasian.
- Tinjau kelelahan: perkirakan jumlah siklus termal dan bandingkan umur yang dibutuhkan dengan geometri konvolusi bellow.
Kesalahan umum adalah memilih satu bellow dan kemudian menambahkan pemandu eksternal untuk menyerap gerakan lateral. Hal ini meningkatkan tegangan lentur pada tepi konvolusi dan memperpendek umur kelelahan. Respons yang benar adalah mengubah ke tipe universal atau mendesain ulang tata letak jangkar.
Untuk air bersih, pemanas ruangan, dan jasa industri umum, a sambungan ekspansi bergelombang kompensator logam fleksibel dari produsen bellow baja tahan karat menawarkan ketahanan terhadap korosi, peringkat tekanan, dan kinerja kelelahan yang diperlukan untuk sebagian besar sistem ekspansi termal.

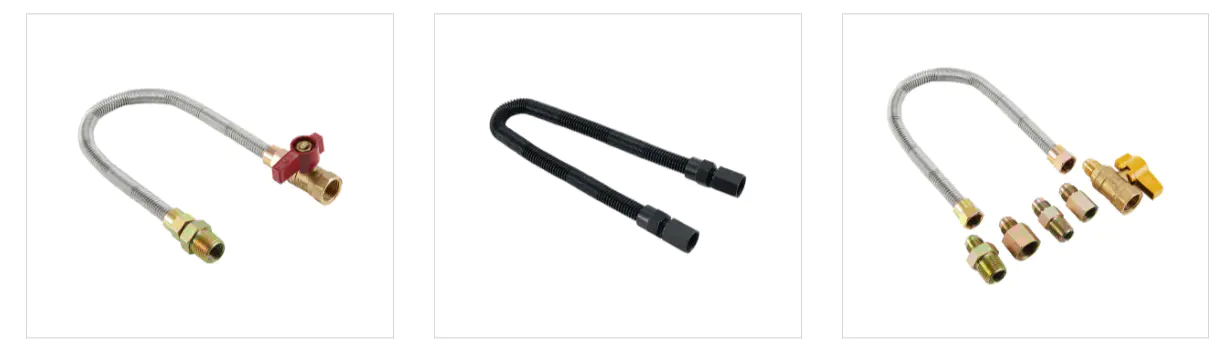

Produsen Sambungan Ekspansi Bergelombang Kompensator Logam Fleksibel, Pabrik - H Haoyin Bellows Technology Co., Ltd adalah produsen Sambungan Ekspansi Bergelombang Kompensator Logam Fleksibel OEM/ODM Tiongkok Teratas dan fa... Lihat Produk → FAQ Ekspansi Bellow
Q1. Untuk apa bellow ekspansi digunakan?
A1. Ini menyerap ekspansi termal, getaran, dan ketidaksejajaran pipa dalam sistem perpipaan gas, uap, air, minyak, atau kimia.
Q2. Apa perbedaan antara bellow dan sambungan ekspansi?
A2. Bellow adalah elemen lipit yang fleksibel; sambungan ekspansi adalah rakitan lengkap dengan alat kelengkapan ujung, pelapis, batang pengikat, atau engsel.
Q3. Berapa lama bellow baja tahan karat bertahan?
A3. Masa pakai layanan tergantung pada siklus, tekanan, suhu, dan media. Dengan siklus termal sedang, bellow baja tahan karat berkualitas seringkali melebihi 20 tahun.
Q4. Bisakah bellow ekspansi logam menangani suhu tinggi?
A4. Ya, tergantung bahannya. Nilai baja tahan karat seperti 321 dan 316L tahan terhadap suhu tinggi, namun peringkat bellow dan penghentian batas harus sesuai dengan kondisi pengoperasian.
Q5. Bagaimana cara memilih antara bellow ekspansi tunggal dan universal?
A5. Gunakan tunggal untuk gerakan aksial dengan jangkar yang kuat; gunakan universal untuk offset lateral, ketidaksejajaran paralel, atau saat pipa tumbuh ke dua arah.
Q6. Apa yang menyebabkan bellow logam rusak?
A6. Penyebab paling umum adalah gerakan lateral yang tidak direncanakan, pemandu pipa hilang, palu air, getaran, korosi, dan kegagalan jangkar.
