Jawaban Singkat: Cara Menentukan Ukuran Konektor Gas yang Benar
Ukuran yang tepat untuk a Konektor Gas Fleksibel Baja Tahan Karat diatur oleh sambungan saluran masuk pada peralatan dan saluran keluar pada katup penutup gas, bukan berdasarkan ukuran cabang saluran gas yang mengalir ke ruangan. Konektor diberi label berdasarkan ukuran nominalnya, dan dua ukuran yang digunakan pada sebagian besar peralatan rumah tangga adalah 3/8 incicici dan 1/2 masukcici, sedangkan ukuran 3/4 incicicici dan 1 masukci umumnya disediakan untuk peralatan dengan input lebih tinggi seperti pemanas air besar dan tungku. Untuk memilih ukuran yang tepat, cocokkan fitting betina di setiap ujung konektor dengan ukuran ulir yang tertera pada katup alat dan pada katup penutup, kemudian pastikan bahwa kapasitas masukan terukur dari ukuran nominal tersebut sama dengan atau lebih besar dari angka BTU per jam maksimum yang tercetak pada pelat peringkat alat.
A konektor gas fleksibel stainless steel untuk kompor instalasi biasanya berukuran 1/2 incici, sementara banyak peralatan memasak kompak atau portabel menggunakan sambungan yang lebih kecil 3/8 inci. Rentang model komersial yang lebih besar dan unit kombinasi terkadang memerlukan pemasangan 3/4 inci, jadi papan nama peralatan harus selalu diperiksa sebelum memesan konektor pengganti.
Mengapa Ukuran yang Benar Penting Untuk Selang Gas Fleksibel tahan karat Baja
Konektor yang berukuran terlalu kecil membatasi aliran gas ke alat, yang dapat menyebabkan lemahnya kinerja pembakar, lambatnya pemulihan pemanas air, atau alat sulit mencapai keluaran terukurnya. Sebaliknya, konektor yang terlalu besar tidak akan terpasang dengan benar pada katup alat atau katup penutup, dan memaksakan pemasangan yang tidak cocok dapat merusak ulir pada konektor dan katup. Karena nilai masukan alat berbeda-beda antar merek dan model, ukuran nominal yang berfungsi pada unit lama tidak secara otomatis tepat untuk penggantiannya, sehingga pelat nilai harus diperiksa setiap kali alat diganti.
Hal ini agak berbeda dengan a konektor gas csst sistem berukuran. Konektor gas CSST biasanya merupakan bagian dari rangkaian pipa baja tahan karat bergelombang yang mendistribusikan gas dari satu meter atau manifold ke beberapa peralatan di seluruh struktur, sehingga ukurannya dihitung dari total beban yang terhubung dan panjang setiap proses menggunakan tabel ukuran, bukan dari satu alat kelengkapan. Sebaliknya, selang gas fleksibel baja tahan karat yang digunakan murni sebagai konektor alat, hanya perlu mencocokkan dua sambungan yang berada di antaranya.
Ukuran Nominal Umum dan Kesesuaian Peralatan
Tabel di bawah ini merangkum bagaimana ukuran konektor nominal biasanya sejalan dengan peralatan gas rumah tangga pada umumnya. Sebuahgka-angka ini adalah referensi umum, dan nilai masukan maksimum yang tertera pada papan nama alat harus selalu diprioritaskan dibandingkan bagan umum mana pun.
| Ukuran Nominal | Peralatan Khas | Koneksi Benang Umum | Kira-kira. Masukan Maks |
|---|---|---|---|
| 3/8 inci | Kompor kompak, kompor portabel | 3/8 inci FIP | Sekitar 40.000 BTU/jam |
| 1/2 inci | Kisaran gas atau kompor, pengering gas | 1/2 inci FIP | Sekitar 75.000 BTU/jam |
| 3/4 inci | Pemanas air gas, tungku gas | 3/4 inci FIP | Sekitar 150.000 BTU/jam |
| 1 masukci | Tungku besar, umpan berjenis | 1 masukci FIP | Sekitar 300.000 BTU/jam |
Perkiraan Input Maksimum Berdasarkan Ukuran Konektor Nominal
Gambar 1. Perkiraan input peralatan maksimum yang terkait dengan setiap ukuran nominal konektor.

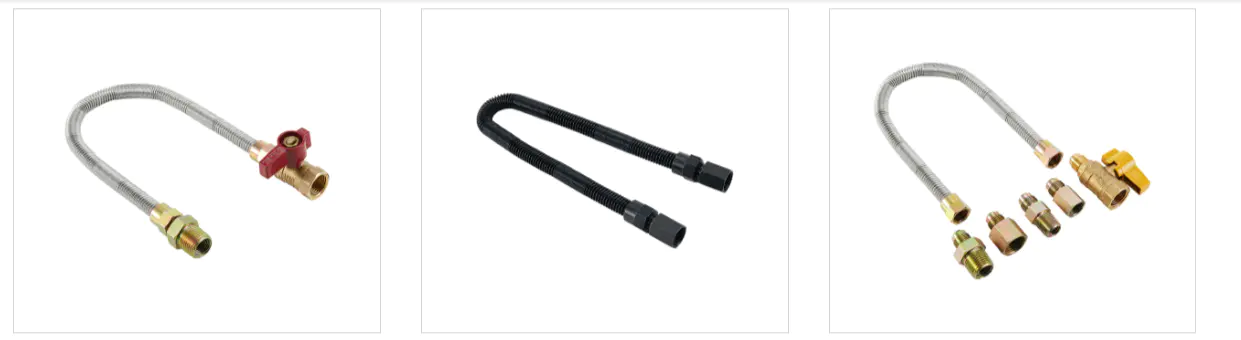

Konektor Gas Fleksibel Stainless Steel Dibandingkan Dengan Pilihan CSST Dan Dilapisi PVC
Pembeli sering kali harus memutuskan antara yang kosong Konektor Gas Fleksibel Baja Tahan Karat , jangka waktu yang lebih lama konektor gas csst , dan sebuah Konektor Gas Berlapis PVC . Ketiganya menggunakan inti baja tahan karat bergelombang yang sama, namun dibuat dan diselesaikan untuk peran yang berbeda. Tabel dan bagan di bawah menguraikan bagaimana ketiga opsi ini secara umum dibandingkan berdasarkan fungsi dan bukan harga.
| Fitur | Konektor Gas Fleksibel Baja Tahan Karat | Konektor Gas CSST | Konektor Gas Dilapisi PVC |
|---|---|---|---|
| Bahan Dasar | Baja tahan karat bergelombang | Baja tahan karat bergelombang | Baja tahan karat bergelombang with PVC jacket |
| Penggunaan Khas | Sambungan peralatan tunggal | Distribusi gas seluruh gedung | Sambungan peralatan tunggal |
| Permukaan Selesai | Stainless yang polos atau ringan | Sering berjaket sepanjang perjalanan | Lapisan luar berwarna, umumnya kuning |
| Rentang Panjang Umum | Pendek, alat ke katup | Panjang, ruangan ke ruangan berjalan | Pendek, alat ke katup |
Perbandingan Ilustratif antar Faktor Seleksi Utama
Gambar 2. Ilustrasi perbandingan berdampingan, bukan berasal dari laporan pengujian tertentu.
Bagaimana Diameter Kumparan Dan Ketebalan Dinding Mempengaruhi Radius Tekuk
Pola bergelombang pada a selang gas fleksibel baja tahan karat Inilah yang memungkinkannya membungkuk di sekitar lemari, katup offset, dan ruang utilitas yang sempit tanpa tertekuk. Seiring bertambahnya ukuran nominal, ketebalan dinding dan diameter kumparan umumnya juga meningkat, yang meningkatkan radius minimum selang dapat ditekuk sebelum kerutan mulai rata atau retak akibat pelenturan berulang kali. Konektor yang dibengkokkan lebih rapat dari radius minimum pengenalnya akan kehilangan luas penampang pada titik tekuk, sehingga mengurangi aliran efektif meskipun ukuran nominal pada fitting tidak berubah.
Radius Tikungan Minimum yang Direkomendasikan Berdasarkan Ukuran Nominal
Gambar 3. Tren umum radius tikungan minimum meningkat seiring dengan ukuran nominal konektor.
Daya Tahan Siklus Fleksibel di Seluruh Jenis Pelapisan
Pelenturan berulang kali selama servis, pemindahan, dan pembersihan alat adalah salah satu alasan utama konektor alat pada akhirnya perlu diganti. Lapisan akhir tahan karat, a Selang Gas Stainless Steel Lapis Kuning , dan sebuah Konektor Gas Berlapis PVC semuanya menggunakan inti bergelombang yang sama, sehingga masa pakai fleksibelnya terutama ditentukan oleh ketebalan dinding, kedalaman kerutan, dan seberapa baik lapisan luar menahan abrasi pada titik-titik di mana selang bersentuhan dengan tepi kabinet atau rangka penghitung. Ilustrasi di bawah ini adalah perbandingan umum ketahanan siklus fleksibel relatif dan tidak diambil dari pengujian khusus yang dipublikasikan.
Indeks Daya Tahan Siklus Fleksibel Relatif Ilustratif
Gambar 4. Indeks ilustrasi saja, dimaksudkan untuk menunjukkan pola relatif dan bukan nilai terukur yang tepat.
Dimana Biasanya Digunakan Selang Gas Stainless Steel Berlapis Kuning
A Selang Gas Stainless Steel Lapis Kuning adalah konektor tahan karat bergelombang standar dengan jaket luar tambahan, paling sering diberi finishing kuning sehingga mudah dikenali di antara saluran fleksibel lainnya di dapur atau area utilitas. Lapisan ini menambahkan lapisan ketahanan terhadap abrasi dan lemak di atas inti tahan karat, yang berguna di lingkungan dapur yang sibuk di mana konektor dapat bergesekan dengan tepi kabinet, alat pembersih, atau tumpahan cairan memasak selama bertahun-tahun. Tempat umum munculnya konektor gaya ini adalah sebagai berikut.
- Kisaran gas perumahan dan komersial ringan ditempatkan di area dapur dengan lalu lintas tinggi
- Pengering gas terletak di ruang utilitas di mana selang dapat terlihat dan mendapat manfaat dari identifikasi warna
- Instalasi di mana teknisi ingin memisahkan saluran gas secara visual dari saluran air atau saluran pembuangan terdekat
- Proyek retrofit yang lebih memilih warna pelapis konektor yang sudah ada agar terlihat konsisten
Jaket yang ditambahkan tidak mengubah logika ukuran nominal dasar yang dibahas sebelumnya dalam artikel ini. Mengukur konektor berlapis kuning masih harus dilakukan dengan mencocokkan benang pemasangan di kedua ujungnya dan memastikan kapasitas terukur terhadap pelat nama peralatan.
Kesalahan Ukuran yang Mengurangi Kinerja Peralatan
Sebagian besar keluhan mengenai ukuran berasal dari sejumlah kecil kesalahan berulang selama pemilihan atau pemasangan.
- Pemilihan panjang konektor hanya didasarkan pada jarak dari bukaan dinding, bukan pada posisi katup sebenarnya.
- Dengan asumsi setiap rentang gas menggunakan ukuran nominal yang sama tanpa memeriksa papan nama peralatan saat ini.
- Menggunakan kembali konektor lama pada peralatan pengganti tanpa memastikan ukuran pemasangan saluran masuk masih sesuai.
- Mengabaikan perbedaan antara label ukuran nominal konektor dan diameter aliran internal sebenarnya.
- Mencampur jenis ulir antara katup penutup dan fitting konektor, yang dapat menyebabkan segel yang buruk pada sambungan.
Memilih Produsen Konektor Gas Fleksibel Stainless Steel
Setelah ukuran dan jenis lapisan yang benar telah diidentifikasi, keputusan selanjutnya adalah yang mana produsen konektor gas fleksibel stainless steel untuk mendapatkan sumbernya, terutama bagi pembeli yang melakukan pemesanan dalam jumlah besar atau berulang. Dapat diandalkan pemasok konektor gas stainless steel harus mampu mempertahankan kedalaman kerut dan ketebalan dinding yang konsisten di seluruh proses produksi, karena variasi kecil dalam dimensi ini akan mengubah radius tikungan dan kapasitas aliran terukur yang dibahas sebelumnya dalam artikel ini.
Untuk pembeli menjelajah grosir konektor gas fleksibel pengaturan, perlu dipastikan bahwa pabrik dapat memasok kisaran ukuran nominal penuh dari 3/8 inci hingga 1 inci, bersama dengan beberapa opsi pelapisan termasuk lapisan akhir tahan karat, dilapisi PVC, dan dilapisi kuning, sehingga satu pesanan dapat mencakup beberapa kategori peralatan sekaligus. Saat membandingkan a produsen konektor gas Cina berdasarkan pertimbangan pembeli, pertanyaan berguna untuk ditanyakan mencakup bagaimana stok kumparan mentah disaring sebelum dibentuk, bagaimana proses kerut dan jalinan dipantau selama produksi, dan apakah benang pemasangan diperiksa berdasarkan pengukur referensi sebelum pengepakan.
An Konektor gas baja tahan karat OEM Program sering kali merupakan jalur paling efisien bagi distributor dan merek peralatan yang memerlukan diameter koil khusus, panjang khusus, atau kemasan bermerek, termasuk yang khusus konektor gas fleksibel stainless steel untuk kompor garis yang dibangun di sekitar platform peralatan tertentu. Poin-poin evaluasi utama biasanya mencakup hal-hal berikut.
- Skala produksi dan kemampuan untuk mempertahankan ketebalan dinding yang konsisten pada pesanan besar
- Berbagai ukuran nominal dan opsi pelapisan ditawarkan dari satu pabrik
- Dukungan untuk panjang koil khusus, konfigurasi pemasangan, dan pengemasan untuk program OEM
- Pengendalian proses terdokumentasi mulai dari penyaringan bahan mentah hingga inspeksi akhir
Tentang Haoyin (Ningbo) Bellows Technology Co., Ltd.
Haoyin (Ningbo) Bellows Technology Co., Ltd. adalah perusahaan profesional yang berfokus pada penelitian, desain, manufaktur, dan penjualan bellow baja tahan karat, berupaya menyediakan solusi koneksi fleksibel yang aman dan tahan lama untuk gas, pipa ledeng, pemanas, dan bidang terkait. Perusahaan ini beroperasi sebagai produsen konektor gas fleksibel baja tahan karat OEM dan pabrik konektor gas CSST khusus ODM, mendukung pembeli yang membutuhkan lini produk standar atau spesifikasi yang sepenuhnya disesuaikan.
Fasilitas ini mencakup area seluas 35 mu dan mencakup bengkel produksi berstandar seluas 18.000 meter persegi, didukung oleh sistem manajemen termasuk ISO9001, ISO14001, dan ISO45001 . Diakui sebagai Perusahaan Teknologi Tinggi Nasional dan Pabrik Ramah Lingkungan, Haoyin mengikuti filosofi produksi yang dibangun berdasarkan konsistensi dan kualitas, dengan proses yang dimulai dari penyaringan bahan mentah dan desain struktural hingga manufaktur, pengujian kinerja, dan dukungan purna jual.
Minta Spesifikasi Produk Dan Informasi Grosir
Pembeli yang telah mengidentifikasi ukuran nominal, jenis pelapis, dan panjang yang dibutuhkan untuk proyek mereka dipersilakan mengirimkan spesifikasi peralatan untuk rekomendasi produk yang sesuai. Apakah persyaratannya berupa perintah percobaan kecil a Konektor Gas Fleksibel Baja Tahan Karat untuk satu lini produk, dalam jumlah besar grosir konektor gas fleksibel pesanan, atau sebuah Konektor gas baja tahan karat OEM program dengan merek khusus, berbagi jenis alat, ukuran nominal yang diperlukan, dan penyelesaian pelapisan target membantu mempercepat respons dengan lembar spesifikasi yang akurat.
Pertanyaan yang Sering Diajukan
-
Q1. Apa itu konektor gas fleksibel stainless steel
Ini adalah tabung baja tahan karat bergelombang yang dilengkapi dengan ujung sambungan, digunakan untuk menghubungkan peralatan gas ke katup penutup sekaligus memberikan fleksibilitas dalam perutean dan penempatan peralatan.
-
Q2. Bagaimana cara kerja konektor gas fleksibel baja tahan karat
Struktur dinding bergelombang memungkinkan tabung melewati rintangan sambil tetap mengalirkan gas dengan aman antara katup penutup dan fitting saluran masuk alat.
-
Q3. Apa kelebihan konektor gas stainless steel
Mereka menggabungkan fleksibilitas untuk kemudahan pemasangan dengan inti logam tahan lama yang tahan terhadap pembengkokan berulang kali selama pembersihan, servis, atau penggantian peralatan.
-
Q4. Berapa lama konektor gas fleksibel stainless steel bertahan
Masa pakai bergantung pada kondisi pemasangan dan seberapa sering konektor dilenturkan, sehingga inspeksi visual berkala terhadap keausan pada titik tekukan adalah praktik yang masuk akal.
-
Q5. Apakah konektor gas fleksibel baja tahan karat aman digunakan
Bila ukuran nominal yang benar, kelengkapan ulir yang cocok, dan jalur perutean yang bebas dari kekusutan atau tikungan tajam digunakan, jenis konektor ini adalah metode yang banyak digunakan untuk sambungan peralatan.
-
Q6. Dapatkah konektor gas fleksibel digunakan untuk gas alam
Ya, gaya konektor ini biasanya digunakan untuk sambungan peralatan gas alam di lingkungan perumahan dan komersial ringan.
-
Q7. Dapatkah konektor gas fleksibel digunakan untuk gas propana
Ya, konstruksi baja tahan karat bergelombang yang sama juga digunakan untuk sambungan alat propana, dengan pemilihan pemasangan mengikuti ukuran alat dan ulir katup.
-
Q8. Apakah konektor gas stainless steel tahan terhadap korosi
Baja tahan karat umumnya dipilih untuk aplikasi ini karena ketahanannya terhadap korosi dibandingkan dengan banyak logam lainnya, sehingga mendukung masa pakai yang lebih lama di lingkungan dapur dan utilitas.
-
Q9. Bahan apa yang digunakan untuk membuat konektor gas fleksibel
Tabung inti terbuat dari baja tahan karat bergelombang, dan tergantung pada lini produknya, tabung inti dapat dibiarkan kosong atau diberi lapisan luar seperti PVC atau jaket pelindung berwarna kuning.
-
Q10. Apa perbedaan antara CSST dan konektor berlapis PVC
Tabung konektor gas CSST umumnya digunakan untuk distribusi yang lebih panjang ke seluruh struktur, sedangkan konektor gas berlapis PVC adalah produk dengan panjang lebih pendek yang dirancang untuk menghubungkan satu peralatan ke katup penutupnya.
