Dalam sistem transmisi gas, keselamatan, kinerja penyegelan, dan stabilitas saluran pipa berhubungan langsung dengan pengoperasian normal sistem dan keselamatan personel. Baik itu gas industri (seperti oksigen, nitrogen, hidrogen), gas bahan bakar (gas alam, gas minyak cair), atau gas khusus (seperti gas korosif, gas dengan kemurnian tinggi), persyaratan untuk pipa transmisi sangat ketat. Bellow baja tahan karat, dengan keunggulan material dan strukturalnya yang unik, dapat secara efektif mengatasi masalah seperti kebocoran, korosi, dan dampak getaran yang dihadapi oleh jaringan pipa tradisional dalam transmisi gas, menjadikannya pilihan ideal untuk sistem gas. Berikut ini menguraikan solusi spesifik dari berbagai dimensi.​
Pencocokan Tepat Keunggulan Kinerja Inti dengan Persyaratan Sistem Gas​
Persyaratan inti sistem gas untuk saluran pipa adalah penyegelan mutlak, ketahanan terhadap korosi gas, ketahanan terhadap getaran dan benturan, kemampuan beradaptasi terhadap fluktuasi tekanan, dan kontrol kebersihan. Karakteristik baja tahan karat di bawah ini dapat memenuhi persyaratan berikut dengan sempurna:​
Kinerja Penyegelan Ekstrim: Mengadopsi bahan baja tahan karat 304, 316, dan lainnya yang dibentuk secara integral, bellow dan ujung penghubung (seperti benang, flensa) mencapai kerja sama yang erat melalui pemesinan presisi, yang dapat mewujudkan penyegelan keras logam-ke-logam atau dicocokkan dengan segel khusus (seperti gasket tembaga, gasket PTFE) untuk memastikan tidak ada kebocoran gas. Untuk sistem gas bertekanan tinggi (dengan tekanan kerja hingga 10MPa atau lebih), keandalan penyegelannya jauh dibandingkan selang karet atau pipa logam biasa, dan laju kebocoran dapat dikontrol di bawah 1×10¹⁰ Pa·m³/s.​
Ketahanan Korosi Gas Yang Sangat Baik: Baja tahan karat 304 dapat menahan erosi jangka panjang oleh gas kering (seperti oksigen, nitrogen) dan gas bahan bakar non-korosif; Baja tahan karat 316, karena kandungan molibdenumnya, dapat menahan korosi oleh gas bahan bakar yang mengandung belerang, gas klor, hidrogen fluorida, dan gas korosif lainnya, menghindari terbentuknya lubang atau pelepasan kotoran pada dinding bagian dalam pipa akibat erosi, sehingga menjamin kemurnian transmisi gas.​
Ketahanan Getaran dan Fluktuasi Tekanan: Struktur bergelombang annular dari bellow memiliki elastisitas yang baik, yang dapat menyerap getaran dan pulsa tekanan yang dihasilkan oleh pengoperasian kompresor dan pembukaan/penutupan katup dalam sistem gas, mengurangi konsentrasi tegangan pada antarmuka pipa, dan menurunkan risiko kebocoran lepas yang disebabkan oleh sambungan kaku. Sangat cocok untuk menghubungkan bagian-bagian antara kompresor gas, tangki penyimpanan, dan saluran pipa.​
Kemampuan Beradaptasi Kebersihan: Setelah pemolesan elektrolitik pada dinding bagian dalam, kekasaran permukaan Ra bisa serendah 0,8μm atau kurang, yang tidak mudah menyerap kotoran atau kelembapan dalam gas, dan tidak ada partikel yang jatuh. Ini memenuhi persyaratan transmisi gas dengan kemurnian tinggi (seperti nitrogen dengan kemurnian sangat tinggi yang digunakan dalam industri elektronik, gas khusus yang digunakan dalam manufaktur semikonduktor) dan menghindari polusi gas yang mempengaruhi kualitas produksi.​
Kemampuan Beradaptasi Suhu dan Tekanan yang Luas: Dapat bekerja secara stabil dalam kisaran suhu -200℃ hingga 450℃, beradaptasi dengan transmisi penguapan gas cair suhu rendah (seperti nitrogen cair, oksigen cair) dan sistem gas suhu tinggi; tekanan kerja mencakup dari vakum hingga 30MPa, yang tidak hanya dapat memenuhi kebutuhan pipa bahan bakar gas bertekanan rendah (di bawah 0,1MPa) tetapi juga digunakan dalam sistem transmisi gas industri bertekanan tinggi.​
Skenario Aplikasi yang Khas
Bellow baja tahan karat secara khusus dapat mengatasi masalah transmisi di berbagai jenis sistem gas:​
Sistem Transmisi Gas Industri​
Digunakan untuk sambungan pipa gas inert seperti oksigen, nitrogen, dan argon, terutama pada bengkel las dan bidang pengolahan logam. Ketahanan getaran pada bellow dapat mengurangi risiko kebocoran pada sambungan antara tabung oksigen dan pipa.​
Pada sistem transmisi hidrogen, material baja tahan karat 316 dapat menghindari penggetasan hidrogen, dan dengan struktur penyegelan khusus, dapat mencegah bahaya ledakan akibat kebocoran hidrogen.​
Untuk transmisi gas industri korosif (seperti gas klor, sulfur dioksida), bellow baja tahan karat 316L dipilih untuk menahan korosi pada pipa oleh gas dan memastikan pengoperasian sistem yang aman dalam jangka panjang.​
Sistem Pasokan Gas

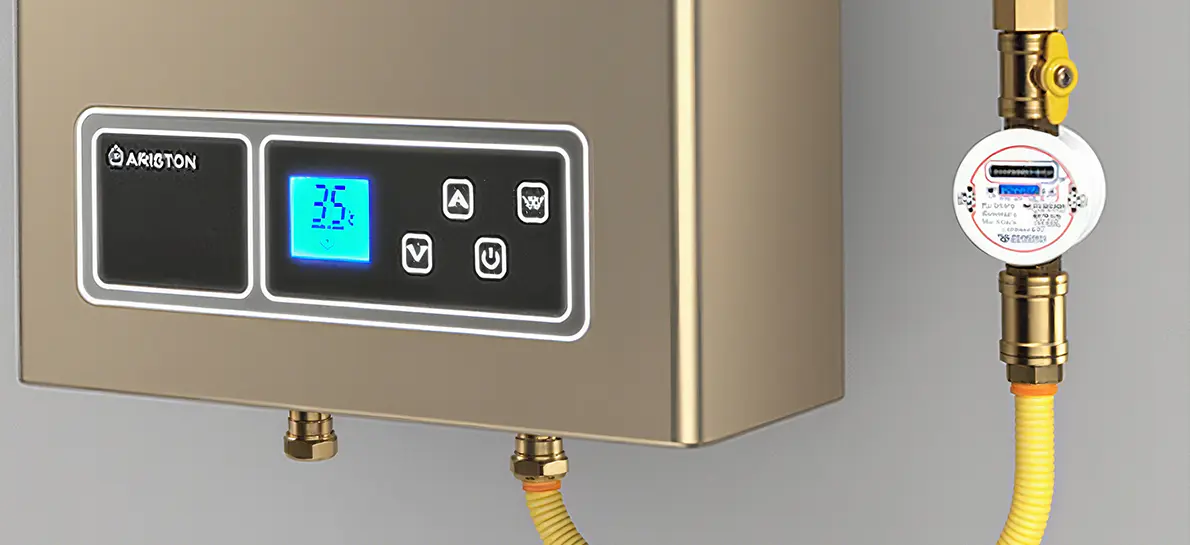

Untuk sambungan pipa gas alam perkotaan dan gas minyak cair dalam dan luar ruangan, bellow digunakan antara meteran gas, katup, dan pipa utama. Kompensasi fleksibelnya dapat mengurangi kebocoran antarmuka yang disebabkan oleh perpindahan pipa akibat penurunan bangunan atau perubahan suhu.​
Untuk pipa cabang gas di dapur komersial dan tempat pembakaran industri, ketahanan suhu bellow dapat beradaptasi dengan lingkungan bersuhu tinggi di dekat kompor, dan kinerja anti penuaannya menghindari retak dan bocornya selang karet karena penggunaan jangka panjang.​
Sistem Gas Khusus dan Gas Kemurnian Tinggi​
Untuk transmisi gas dengan kemurnian tinggi (seperti amonia dengan kemurnian sangat tinggi, silan) di industri semikonduktor dan fotovoltaik, bellow dengan dinding bagian dalam yang dipoles secara elektrolitik dapat mengurangi polusi kontak antara gas dan pipa, memastikan kemurnian gas (mencapai 99,9999% atau lebih);​
Untuk pipa gas laboratorium (seperti gas pembawa untuk kromatografi gas, gas khusus untuk analisis spektral), adsorpsi bellow yang rendah menjamin stabilitas komponen gas dan meningkatkan keakuratan data eksperimen.​
Sambungan Peralatan Penyimpanan dan Pengolahan Gas​
Untuk sambungan antara tangki penyimpanan gas, silinder, dan alat penguap, katup pengurang tekanan, bellow dapat menyerap getaran selama pengoperasian peralatan dan melindungi kinerja penyegelan antarmuka katup;​
Untuk sambungan antara pipa saluran keluar cair tangki penyimpanan gas bersuhu rendah (seperti nitrogen cair, argon cair) dan alat penguap, bellow dapat beradaptasi dengan perubahan suhu dari suhu rendah ke suhu normal, menghindari retakan pada pipa akibat pemuaian dan kontraksi termal.
Poin Pemilihan Utama dan Spesifikasi Pemasangan​
1. Seleksi Ilmiah​
Pemilihan Bahan: Tentukan bahan berdasarkan sifat gas - Baja tahan karat 304 dipilih untuk gas inert dan gas bahan bakar; Baja tahan karat 316/316L dipilih untuk gas korosif dan bahan bakar gas di lingkungan air laut; baja tahan karat rendah karbon (seperti 316L) dengan dinding bagian dalam yang dipoles secara elektrolitik diperlukan untuk sistem gas dengan kemurnian tinggi.​
Peringkat Kaliber dan Tekanan: Pilih kaliber DN6-DN200 berdasarkan aliran gas. Tekanan kerja harus sesuai dengan tekanan desain sistem (misalnya, peringkat 1,6MPa biasanya dipilih untuk sistem gas, dan peringkat 6,4MPa atau lebih tinggi dipilih untuk gas industri bertekanan tinggi).​
Metode Sambungan: Sambungan berulir (dengan sealant khusus gas) biasanya digunakan dalam sistem gas; sambungan flensa (dengan segel cincin-O) banyak digunakan dalam sistem gas industri; Sambungan segel muka VCR dipilih untuk sistem gas dengan kemurnian tinggi untuk memastikan tidak ada kebocoran dan kebersihan.​
Panjang dan Jumlah Kompensasi: Tentukan panjang sesuai dengan persyaratan perpindahan pipa, dan cadangan kompensasi aksial atau lateral (biasanya jumlah kompensasi tidak melebihi 10% dari panjang efektif bellow) untuk menghindari mempengaruhi segel karena peregangan atau kompresi yang berlebihan.​
2. Spesifikasi Instalasi​
Larangan Kebakaran dan Perawatan Pembersihan: Sebelum memasang sistem gas, pastikan tidak ada kotoran di dalam pipa untuk menghindari percikan api selama pemasangan; sebelum memasang sistem gas dengan kemurnian tinggi, bersihkan dinding bagian dalam bellow dengan etanol absolut untuk menghilangkan noda dan partikel minyak.​
Pembengkokan dan Pemasangan: Selama pemasangan, radius pembengkokan tidak boleh kurang dari nilai yang ditentukan oleh produk (biasanya 5-8 kali diameter pipa), dan dilarang memutar paksa; braket tetap dipasang setiap 1,5-2 meter pada bagian lurus, dan braket pemandu ditambahkan di kedua ujung bagian lentur untuk mencegah deformasi yang disebabkan oleh berat sendiri pipa.​
Perlindungan Permukaan Penyegelan: Sebelum penyambungan, periksa kerataan permukaan flensa dan antarmuka berulir, dan hilangkan gerinda dan goresan; gunakan sealant khusus gas yang sesuai dengan gas selama sambungan berulir (seperti pita segel PTFE untuk gas), dan pilih gasket yang kompatibel dengan gas untuk sambungan flensa (seperti gasket karet tahan minyak untuk gas, gasket PTFE untuk gas korosif).​
Deteksi Kebocoran: Setelah pemasangan, pengujian kebocoran harus dilakukan - air sabun diterapkan ke antarmuka untuk mendeteksi gelembung dalam sistem gas; spektrometer massa helium digunakan dalam gas industri dan sistem gas dengan kemurnian tinggi untuk memastikan bahwa laju kebocoran memenuhi persyaratan sistem (seperti laju kebocoran sistem gas dengan kemurnian tinggi ≤1×10⁻¹¹ Pa·m³/s).​
Manfaat Aplikasi
Meningkatkan Keamanan Sistem: Dibandingkan dengan pipa baja galvanis tradisional atau selang karet, risiko kebocoran bellow baja tahan karat berkurang lebih dari 95%, terutama pada sistem gas dengan gas yang mudah terbakar dan meledak seperti bahan bakar gas dan hidrogen, yang secara signifikan dapat mengurangi potensi kecelakaan keselamatan.​
Memperpanjang Masa Pakai: Bahan baja tahan karat anti penuaan dan tahan korosi, dengan masa pakai lebih dari 20 tahun, jauh melebihi selang karet (1-3 tahun) dan pipa baja biasa (8-10 tahun), sehingga mengurangi frekuensi penggantian dan biaya perawatan.​
Memastikan Kemurnian dan Kualitas Gas: Dalam sistem gas dengan kemurnian tinggi, hal ini dapat menghindari pembuangan produk yang disebabkan oleh polusi pipa (seperti cacat pada chip semikonduktor yang disebabkan oleh gas tidak murni) dan mengurangi kerugian produksi.​
Beradaptasi dengan Kondisi Kerja yang Kompleks: Kemampuan kompensasi yang fleksibel mengatasi dampak penurunan bangunan, getaran peralatan, dan perubahan suhu pada saluran pipa, mengurangi pemeliharaan penghentian yang disebabkan oleh kerusakan saluran pipa, dan meningkatkan stabilitas pengoperasian sistem.​
Ringkasan
Melalui adaptasi material, optimalisasi struktural, dan pemesinan presisi, bellow baja tahan karat mencapai kinerja komprehensif "penyegelan yang aman, ketahanan dan ketahanan terhadap korosi, serta transmisi yang bersih" dalam sistem gas. Baik itu gas industri konvensional, gas bahan bakar sipil, atau sistem gas khusus dengan permintaan tinggi, mereka dapat memberikan solusi transmisi yang andal, memberikan jaminan yang kuat untuk pengoperasian sistem gas yang aman dan stabil.
