Sistem pemanas (termasuk pemanas sipil, pemanas industri, pemanas energi baru, dll.) memiliki persyaratan inti untuk jaringan pipa, seperti ketahanan suhu tinggi, ketahanan lelah termal, penyegelan yang andal, kemampuan beradaptasi terhadap ekspansi dan kontraksi termal, dan kompatibilitas sedang. Pipa logam tradisional (seperti pipa baja galvanis) rentan retak akibat tekanan termal, sedangkan pipa plastik dibatasi oleh batas suhu atas. Namun, bellow baja tahan karat, dengan bahan dan desain strukturalnya yang unik, dapat secara efektif mengatasi masalah ini dan menjadi solusi pipa yang ideal untuk sistem pemanas. Berikut ini menguraikan solusi aplikasi spesifik dari berbagai dimensi.​
Adaptasi Mendalam Keunggulan Kinerja Inti terhadap Persyaratan Sistem Pemanas
Lingkungan pengoperasian sistem pemanas dicirikan oleh fluktuasi suhu yang besar (-10℃ hingga 300℃), beragam media (air panas, uap, minyak penghantar panas, dll.), dan adanya tekanan dan getaran termal. Kinerja bellow baja tahan karat dapat secara akurat memenuhi persyaratan berikut:​
Ketahanan Suhu Tinggi dan Stabilitas Termal yang Sangat Baik: Baja tahan karat 304 dapat tahan terhadap lingkungan suhu sedang di bawah 200℃ (seperti pemanas air panas sipil), baja tahan karat 316 dapat beradaptasi dengan skenario suhu tinggi 200-400℃ (seperti pipa uap industri), dan kelas khusus (seperti 310S) bahkan dapat bekerja secara stabil dalam sistem pemanas api terbuka di atas 600℃. Bahan tidak akan menua atau mengalami redaman kekuatan karena suhu tinggi dalam jangka panjang.​
Ketahanan Kelelahan Termal dan Kemampuan Kompensasi Ekspansi: Struktur bergelombang annular dari bellow memberinya ekstensibilitas aksial yang baik. Selama siklus permulaan sistem pemanas (kenaikan suhu) dan penutupan (penurunan suhu), ia dapat menyerap perubahan panjang pipa yang disebabkan oleh ekspansi dan kontraksi termal (jumlah kompensasi dapat mencapai 5% -10% dari panjangnya sendiri), mengurangi kendornya antarmuka atau retaknya pipa yang disebabkan oleh sambungan kaku. Sangat cocok untuk menghubungkan boiler, penukar panas, dan peralatan lainnya dengan pipa utama.​
Kompatibilitas Sedang dan Ketahanan Korosi: Ia memiliki toleransi terhadap media pemanas umum seperti air panas, uap, dan minyak penghantar panas. Baja tahan karat 304 dapat menahan kerak ion kalsium dan magnesium dalam korosi air dan oksigen. Baja tahan karat 316 dapat menahan erosi dari uap yang mengandung belerang dan media penghantar panas yang bersifat asam lemah, menghindari kebocoran sedang yang disebabkan oleh korosi dan perforasi pada dinding bagian dalam pipa.​
Keandalan Penyegelan dan Kapasitas Penahan Tekanan: Melalui flensa, ulir, dan struktur sambungan lainnya yang dibuat dengan mesin presisi, dikombinasikan dengan gasket penyegel tahan suhu tinggi (seperti gasket grafit, gasket berlapis logam), penyegelan tanpa kebocoran dalam suhu tinggi jangka panjang dapat dicapai. Tekanan kerja dapat mencapai 1,6-10MPa, memenuhi persyaratan tekanan pemanasan sipil bertekanan rendah (di bawah 0,6MPa) dan sistem uap industri bertekanan tinggi (di atas 4,0MPa).​
Efisiensi Konduksi Panas dan Penghematan Energi: Konduktivitas termal baja tahan karat (sekitar 16-21 W/(m·K)) lebih tinggi dibandingkan pipa plastik, dan struktur annular pada bellow dapat meningkatkan area kontak antara media dan pipa, sehingga mempercepat perpindahan panas. Pada saat yang sama, dinding luar pipa dapat dilengkapi dengan lapisan insulasi untuk mengurangi kehilangan panas dan meningkatkan kinerja sistem hemat energi.​
Skenario Aplikasi yang Khas
Bellow baja tahan karat secara khusus dapat mengatasi masalah penerapan pipa tradisional di berbagai jenis sistem pemanas:​
Sistem Pemanas Sipil dan Air Panas
Menghubungkan pipa cabang antara radiator dan pipa utama: Menggunakan fleksibilitas bellow, pipa ini dapat dengan mudah melewati rintangan seperti dinding dan furnitur, mengurangi penggunaan siku, dan menurunkan hambatan aliran air; pada saat yang sama, mereka menyerap ekspansi dan kontraksi pipa selama musim pemanasan dan non-pemanasan untuk menghindari kebocoran antarmuka.​

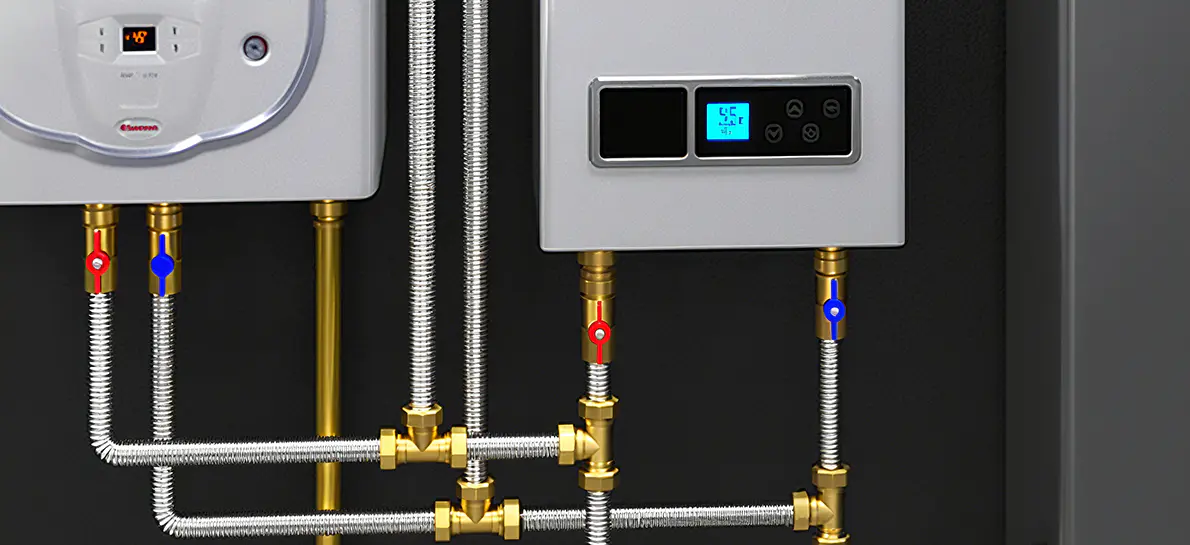

Sambungan antara boiler yang digantung di dinding dan pipa air panas: Dapat menahan suhu air panas 80-95℃ selama pengoperasian boiler yang digantung di dinding, tahan terhadap kelelahan termal yang disebabkan oleh seringnya penyalaan dan penghentian, dan lebih tahan lama dibandingkan selang karet (mudah menua) dan pipa tembaga (kekakuan kuat), dengan masa pakai lebih dari 15 tahun.​
Sambungan manifold pada pemanas berseri lantai suhu rendah (pemanas lantai air): Bellow kaliber kecil (DN15-DN25) dapat beradaptasi dengan tata letak multi-cabang pipa pemanas lantai, mengurangi hambatan aliran air, dan meningkatkan keseragaman pembuangan panas.​
Sistem Pemanas Industri
Sambungan antara boiler dan pipa uap: Di saluran keluar boiler berbahan bakar batubara/gas, bellow dapat menyerap ekspansi termal yang parah selama penyalaan boiler, melindungi katup dan antarmuka pipa, dan menghindari kebocoran uap (suhu uap biasanya 150-300℃, tekanan 1,0-4,0MPa).​
Sistem pemanas minyak penghantar panas: Digunakan untuk menghubungkan tungku minyak penghantar panas dengan reaktor, pengering, dan peralatan lainnya. Baja tahan karat 316 dapat menahan erosi jangka panjang dari minyak penghantar panas (suhu 200-300℃), dan ketahanan getarannya (dihasilkan oleh pengoperasian pompa) mencegah kendornya sambungan pipa.​
Sambungan pipa peralatan pemanas listrik: Seperti pipa saluran masuk dan keluar reaktor pemanas listrik, bellow dapat beradaptasi dengan suhu tinggi lokal elemen pemanas listrik, dan tidak ada masalah emisi bau dari pipa plastik.​
Sistem Pemanas Energi Baru​
Saluran pipa sirkulasi sistem pengumpulan panas matahari: Menghubungkan kolektor surya dan tangki penyimpanan air panas, baja tahan karat 304 dapat menahan suhu tinggi (70-100℃) di bawah sinar matahari langsung dan korosi hujan, dan struktur fleksibel beradaptasi dengan sedikit perpindahan kolektor karena sudut pemasangan.​
Pipa sirkulasi air dari pompa panas sumber udara: Dalam kisaran fluktuasi suhu -10℃ hingga 55℃, bellow dapat mengimbangi perluasan dan kontraksi pipa yang disebabkan oleh perubahan suhu lingkungan, menghindari penggetasan suhu rendah atau deformasi suhu tinggi pada pipa plastik.​
Skenario Pemanasan Khusus
Saluran pipa desinfeksi uap di industri pengolahan makanan: Dinding bagian dalam bellow baja tahan karat halus dan mudah dibersihkan, memenuhi standar kebersihan makanan (seperti sertifikasi 3A), tahan terhadap desinfeksi uap suhu tinggi 121℃, dan tidak memiliki risiko polusi karat.​
Sambungan pipa peralatan pemanas laboratorium (seperti penangas minyak, tangki suhu konstan): Bellow kaliber kecil (DN6-DN15) dapat secara akurat beradaptasi dengan peralatan presisi, dan ketahanan getarannya memastikan transmisi medium yang stabil selama eksperimen.
Poin Pemilihan Utama dan Spesifikasi Pemasangan​
1. Seleksi Ilmiah​
Pencocokan Bahan: Baja tahan karat 304 dipilih untuk sistem suhu sedang (≤200℃); Baja tahan karat 316 dipilih untuk sistem suhu tinggi (200-400℃) atau media korosif (seperti uap yang mengandung belerang); Baja tahan karat 310S dipilih untuk sistem suhu sangat tinggi (>400℃).​
Peringkat Kaliber dan Tekanan: Pilih kaliber DN10-DN300 sesuai dengan laju aliran media pemanas (DN15-DN50 biasanya digunakan untuk keperluan sipil, DN50-DN200 untuk keperluan industri); tekanan kerja harus ≥1,25 kali tekanan desain sistem (misalnya, jika tekanan desain sistem uap adalah 1,6MPa, pilih bellow dengan nilai ≥2,0MPa).​
Metode Sambungan: Sambungan berulir (dengan pita bahan baku tahan suhu tinggi) biasanya digunakan dalam sistem sipil; sambungan flensa (dengan gasket luka logam) banyak digunakan dalam sistem industri; sambungan ferrule dapat dipilih untuk sambungan peralatan presisi (untuk memastikan kebersihan tanpa sudut mati).​
Jumlah Kompensasi Ekspansi: Hitung jumlah ekspansi termal sesuai dengan panjang pipa dan perbedaan suhu (rumus: ΔL=α×L×ΔT, di mana α adalah koefisien ekspansi linier baja tahan karat), pastikan bahwa jumlah kompensasi bellow adalah ≥ nilai yang dihitung untuk menghindari peregangan atau kompresi yang berlebihan.​
2. Spesifikasi Instalasi​
Perawatan awal dan Pembersihan: Sebelum pemasangan, hilangkan kerak oksida dan noda minyak di dalam pipa. Sistem bersuhu tinggi perlu dihilangkan lemaknya (seperti pembersihan dengan trikloretilen); saat menghubungkan dengan peralatan makanan dan farmasi, bellow dengan dinding bagian dalam yang dipoles secara elektrolitik harus dipilih untuk menghindari pertumbuhan mikroba.​
Pembengkokan dan Pemasangan: Jari-jari pembengkokan adalah ≥ radius yang ditentukan oleh produk (biasanya 6-10 kali diameter pipa). Dilarang menerapkan kekuatan berlebihan selama pembengkokan dingin yang menyebabkan deformasi kerut; penyangga geser dipasang setiap 2-3 meter pada bagian lurus (memungkinkan pemuaian aksial), dan penyangga tetap dipasang di kedua ujung bagian kompensasi untuk membatasi perpindahan lateral.​
Penyegelan dan Isolasi: Saat sambungan flensa digunakan, kencangkan baut secara merata (langkah demi langkah secara diagonal) untuk menghindari kegagalan segel yang disebabkan oleh beban eksentrik; pipa bersuhu tinggi perlu dibungkus dengan lapisan insulasi (seperti wol batu, aluminium silikat) di luar bellow, tetapi ruang ekspansi harus disediakan untuk mencegah lapisan insulasi menghalangi kompensasi bellow.​
Operasi Uji Coba dan Pengujian: Setelah pemasangan, lakukan uji tekanan air (tekanan uji 1,5 kali tekanan kerja, dan tekanan dipertahankan selama 30 menit tanpa kebocoran); sistem suhu tinggi perlu melakukan hot commissioning untuk memantau apakah bellow mengembang dan berkontraksi dengan lancar dan apakah ada kebocoran pada antarmuka.​
Manfaat Aplikasi
Memperpanjang Masa Pakai Sistem: Ketahanan lelah termal dari bellow baja tahan karat dapat memperpanjang siklus pengoperasian sistem pemanas bebas masalah hingga lebih dari 10 tahun, jauh melebihi pipa baja galvanis (5-8 tahun) dan pipa plastik (3-5 tahun), sehingga mengurangi biaya penggantian.​
Mengurangi Biaya Perawatan: Ketahanan korosi dan ketahanan suhu tinggi mengurangi pemeliharaan penghentian yang disebabkan oleh korosi dan pecahnya pipa, dan biaya pemeliharaan tahunan dapat dikurangi sebesar 40% -60%; khususnya pada sistem pemanas industri, kerugian produksi akibat kebocoran medium dapat dihindari.​
Meningkatkan Keselamatan Operasional: Desain penyegelan tanpa kebocoran dan anti-tekanan panas mengurangi risiko luka bakar dan kebakaran yang disebabkan oleh kebocoran media bersuhu tinggi (seperti uap dan minyak penghantar panas), dan dapat mengurangi kerugian properti yang disebabkan oleh kebocoran air rumah tangga pada pemanas sipil.​
Meningkatkan Kemampuan Beradaptasi Sistem: Kemampuan kompensasi yang fleksibel membuat pemasangan pipa tidak dibatasi oleh struktur bangunan (seperti dinding dan lantai), sangat cocok untuk transformasi sistem pemanas di bangunan tua, mengurangi penggalian dinding dan kerusakan struktural.​
Ringkasan
Melalui keunggulan ganda material dan struktur, bellow baja tahan karat mencapai kinerja komprehensif "tahan suhu tinggi, anti-ekspansi, penyegelan stabil, dan masa pakai yang lama" dalam sistem pemanas. Baik itu persyaratan kenyamanan pemanas sipil atau kondisi kerja pemanas industri yang keras, keduanya dapat memberikan solusi saluran pipa yang andal, meletakkan dasar yang kuat untuk pengoperasian sistem pemanas yang efisien dan aman.
