Sistem pendingin udara dan ventilasi (termasuk AC sentral, ventilasi komersial, AC bersih, dll.) memiliki persyaratan inti untuk saluran pipa, seperti transmisi udara/medium yang lancar, ketahanan getaran dan pengurangan kebisingan, ketahanan suhu dan kelembapan, pemasangan yang fleksibel, dan stabilitas jangka panjang. Saluran udara tradisional (seperti saluran lembaran baja galvanis) memiliki masalah seperti kekakuan tinggi dan kebisingan getaran yang besar, sedangkan pipa plastik dibatasi oleh ketahanan dan kekuatan suhu. Bellow baja tahan karat, dengan material unik dan keunggulan strukturalnya, dapat secara efektif beradaptasi dengan kondisi kerja sistem AC dan ventilasi yang kompleks, menjadi pilihan ideal untuk mengoptimalkan kinerja pipa. Berikut ini menguraikan solusi aplikasi spesifik dari berbagai dimensi.​
Pencocokan Tepat Keunggulan Kinerja Inti dengan Persyaratan Sistem
Lingkungan pengoperasian sistem pendingin udara dan ventilasi dicirikan oleh fluktuasi suhu (-10℃ hingga 80℃), kelembapan udara yang tinggi, seringnya getaran peralatan, dan kebutuhan untuk mengurangi hambatan angin dan kebisingan. Kinerja bellow baja tahan karat dapat secara akurat memenuhi persyaratan berikut:​
Ketahanan Suhu dan Kelembapan yang Sangat Baik: Baja tahan karat 304 dapat bekerja secara stabil pada kisaran suhu -40℃ hingga 300℃, sepenuhnya memenuhi persyaratan sistem pendingin udara untuk pasokan udara (12-18℃), udara balik (suhu ruangan) dan sistem ventilasi untuk suhu pembuangan (-10℃ hingga 60℃); pada saat yang sama, baja tahan karat tidak menyerap air atau jamur, dan dapat menahan korosi di lingkungan dengan kelembapan tinggi (seperti ruang bawah tanah, ventilasi kolam renang), menghindari karat pipa atau pertumbuhan bakteri.​
Ketahanan Getaran dan Kemampuan Pengurangan Kebisingan: Struktur bergelombang annular dari bellow memiliki kinerja penyerapan guncangan elastis yang baik, yang dapat menyerap getaran yang dihasilkan oleh pengoperasian unit AC dan kipas angin (frekuensi getaran 10-100Hz), mengurangi transmisi getaran ke pipa dan struktur bangunan, dan mengurangi kebisingan (dibandingkan dengan saluran udara kaku, dapat mengurangi kebisingan sebesar 5-15dB); sangat cocok untuk tempat yang sensitif terhadap kebisingan seperti rumah sakit dan laboratorium.​
Hambatan Angin Rendah dan Stabilitas Aliran Udara: Dinding bagian dalam bellow, setelah perawatan halus (Ra≤1.6μm), memiliki koefisien hambatan angin (λ) serendah 0,02-0,03, yang jauh lebih rendah daripada hambatan lokal saluran udara persegi panjang tradisional; desain penampang melingkar membuat distribusi aliran udara lebih seragam, menghindari arus eddy, dan meningkatkan efisiensi pertukaran panas sistem pendingin udara dan efek ventilasi sistem ventilasi.​
Fleksibilitas Pemasangan dan Kemampuan Beradaptasi Ruang: Bellow dapat ditekuk secara sewenang-wenang (radius lentur minimum adalah 3-5 kali diameter pipa), dan dapat dengan mudah melewati rintangan seperti balok, kolom, dan pipa, sehingga mengurangi penggunaan siku, tee, dan aksesori lainnya; untuk ruangan sempit (seperti mezanin langit-langit, ruang peralatan), karakteristik fleksibelnya dapat menyederhanakan proses pemasangan dan mengurangi kesulitan konstruksi.​
Keunggulan Kekuatan dan Masa Pakai: Kekuatan tarik baja tahan karat (≥520MPa) jauh lebih tinggi dibandingkan pipa plastik, dengan ketahanan benturan, yang dapat menahan tekanan positif (≤2000Pa) dan tekanan negatif (≥-500Pa) di saluran udara, memenuhi persyaratan sistem pasokan udara bertekanan tinggi; masa pakai bisa mencapai lebih dari 20 tahun, jauh melebihi siklus anti korosi saluran udara lembaran baja galvanis (8-12 tahun).
Skenario Aplikasi yang Khas
Bellow baja tahan karat secara khusus dapat mengatasi masalah penerapan pipa tradisional di berbagai tautan sistem AC dan ventilasi:​
Sistem Pendingin Udara Sentral
Bagian sambungan antara unit AC dan saluran udara: Pada saluran keluar udara pendingin air dan unit penanganan udara, bellow dapat menyerap getaran dari pengoperasian peralatan, menghindari kebisingan resonansi saluran udara yang disebabkan oleh sambungan kaku; pada saat yang sama, mengkompensasi perpindahan antara unit dan saluran udara karena kesalahan pemasangan atau perubahan suhu.​

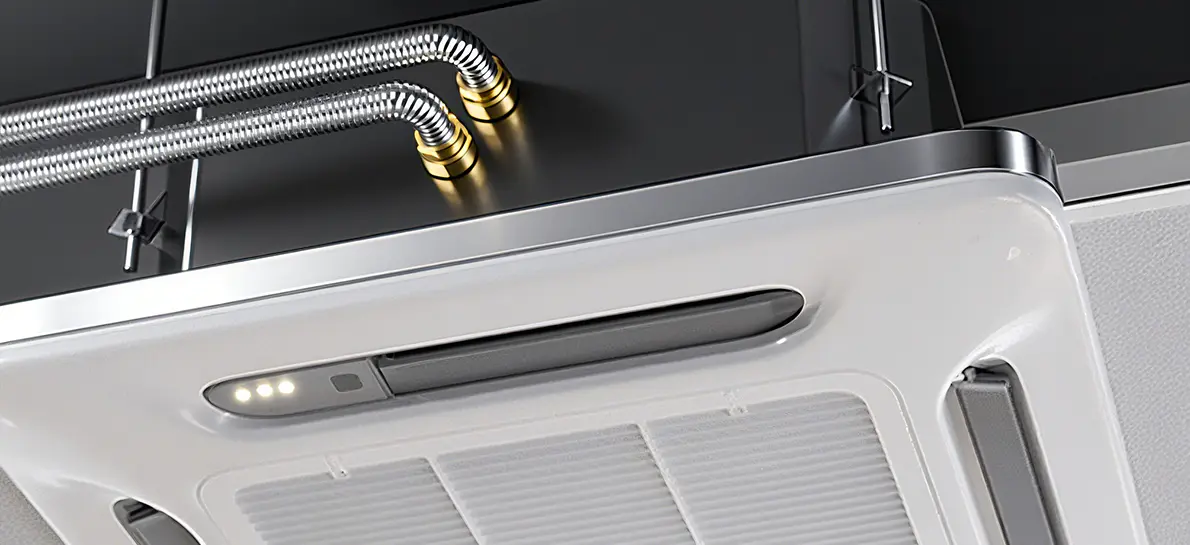

Sambungan antara kumparan kipas dan pipa cabang: Bellow kaliber kecil (DN80-DN200) cocok untuk saluran udara suplai/pengembalian kumparan kipas. Struktur fleksibel mengurangi transmisi getaran kipas, dan dinding bagian dalam yang halus tidak menumpuk debu, sehingga mengurangi frekuensi pembersihan dan pemeliharaan sistem pendingin udara.​
Sambungan pipa pendingin: Pada pipa pendingin (seperti R32, R410A) pada AC multi-split, bellow dapat beradaptasi dengan perubahan suhu (-15℃ hingga 60℃) selama sirkulasi zat pendingin, dan ketahanan getarannya mencegah kebocoran zat pendingin yang disebabkan oleh antarmuka yang longgar.​
Sistem Ventilasi Komersial dan Industri​
Pipa knalpot dapur: Bellow baja tahan karat tahan terhadap korosi asap minyak, dan karakteristiknya yang dapat ditekuk beradaptasi dengan tata ruang dapur yang kompleks. Ketahanannya terhadap suhu tinggi (≤300℃) dapat mengatasi asap minyak bersuhu tinggi secara instan, yang lebih aman daripada pipa plastik.​
Ventilasi bengkel industri: Di bengkel yang berdebu dan lembab (seperti pengolahan makanan, pembuatan mesin), ketahanan korosi pada bellow dapat menahan erosi debu dan karat air kondensasi. Desain fleksibel memfasilitasi koneksi outlet ventilasi di berbagai area, meningkatkan efisiensi ventilasi.​
Sistem pembuangan asap kebakaran: Bellow baja tahan karat bersuhu tinggi (seperti bahan 316) dapat bekerja terus menerus pada 280℃ selama lebih dari 30 menit, memenuhi persyaratan ketahanan api dari pembuangan asap api, dan ketahanan getarannya memastikan bahwa pipa tidak jatuh jika terjadi kebakaran.​
AC Bersih dan Ventilasi Khusus
Ventilasi di ruang operasi rumah sakit yang bersih: Bellow dengan dinding bagian dalam yang dipoles secara elektrolitik (Ra≤0,8μm) tidak menumpuk debu dan mudah didisinfeksi, memenuhi standar kebersihan GMP, mengurangi risiko pertumbuhan bakteri, dan beradaptasi dengan sistem ventilasi filtrasi efisiensi tinggi di ruang operasi.​
Knalpot dari lemari asam laboratorium: Bellow dapat menghubungkan lemari asam ke saluran udara utama. Ketahanan korosi kimia (bahan 316) menahan erosi dari gas buang laboratorium (seperti gas asam-basa), dan struktur fleksibel memudahkan penyesuaian posisi pemasangan lemari asam.​
Pendingin udara dan ventilasi di pusat data: Di ruang server dengan kepadatan tinggi, bellow dapat secara akurat menghubungkan outlet AC dan saluran udara kabinet, mengurangi kehilangan udara dingin, dan ketahanan getarannya mengurangi gangguan kipas AC pada pengoperasian server.​
AKU AKU AKU. Poin Pemilihan Utama dan Spesifikasi Pemasangan​
1. Seleksi Ilmiah​
Bahan dan Kaliber: Baja tahan karat 304 dipilih untuk sistem AC dan ventilasi biasa; Baja tahan karat 316 dipilih untuk lingkungan yang lembab dan korosif (seperti dapur, laboratorium); kaliber dipilih sesuai dengan kebutuhan volume udara dari DN50-DN600 (DN100-DN300 biasanya digunakan untuk keperluan sipil, DN300-DN600 untuk keperluan industri).​
Peringkat Tekanan dan Suhu: Pilih peringkat tekanan yang sesuai dengan tekanan udara sistem (peringkat 1000Pa dipilih untuk sistem saluran udara konvensional, peringkat 2000Pa untuk sistem pasokan udara bertekanan tinggi); bellow khusus dengan ketahanan suhu ≥280℃ diperlukan untuk skenario suhu tinggi (seperti pembuangan asap kebakaran).​
Metode Sambungan: Sambungan flensa digunakan untuk menyambung dengan antarmuka peralatan (dilengkapi dengan gasket karet untuk meningkatkan penyegelan dan penyerapan guncangan); sambungan penjepit dapat digunakan untuk sambungan bagian saluran udara (mudah dibongkar dan dibersihkan); sambungan las direkomendasikan untuk sistem yang bersih (untuk mengurangi titik kebocoran).​
Panjang dan Jumlah Kompensasi: Tentukan panjang sesuai dengan jarak pemasangan dan persyaratan perpindahan getaran, dan sisakan margin ekspansi 5%-10% untuk memastikan bahwa bellow dapat mengembang dan berkontraksi dengan bebas selama getaran atau perubahan suhu, menghindari peregangan yang berlebihan.​
2. Spesifikasi Instalasi​
Pembersihan dan Perawatan Awal: Sebelum pemasangan, hilangkan noda minyak dan kotoran di bagian bawah. Sistem yang bersih perlu dibersihkan dengan air murni dan dikeringkan; untuk sistem ventilasi yang berhubungan dengan makanan dan obat-obatan, bellow yang diolah bebas minyak harus dipilih untuk menghindari polusi udara.​
Membengkokkan dan Memperbaiki: Saat menekuk, kendalikan radius tekukan ≥ nilai yang ditentukan oleh produk (seperti radius tekukan bellow DN200 ≥600mm), dan larang tikungan atau puntiran tajam; atur penyangga geser setiap 3-5 meter pada bagian lurus (memungkinkan pergerakan aksial), dan tambahkan penyangga penyerap goncangan di dekat sumber getaran untuk mengurangi guncangan pipa.​
Tindakan Penyegelan dan Pengurangan Kebisingan: Saat sambungan flensa digunakan, kencangkan baut secara merata untuk memastikan paking terpasang sepenuhnya; antara peralatan getar seperti kipas angin dan unit AC serta bellow, peredam kejut karet dapat ditambahkan untuk lebih meningkatkan efek pengurangan kebisingan.​
Pengujian dan Penerimaan: Setelah pemasangan, lakukan uji tekanan udara (tekanan uji sistem tekanan positif adalah 1,2 kali tekanan desain, dan tekanan dipertahankan selama 1 jam tanpa kebocoran); selama pengoperasian, deteksi nilai kebisingan (yang harus memenuhi standar kebisingan di tempat tersebut, seperti rumah sakit ≤40dB).
Manfaat Aplikasi
Meningkatkan Kenyamanan Sistem: Karakteristik ketahanan terhadap getaran dan pengurangan kebisingan membuat sistem AC dan ventilasi bekerja lebih senyap, terutama di tempat tinggal, hotel, dan tempat lainnya, yang secara signifikan dapat meningkatkan pengalaman hidup; desain ketahanan angin yang rendah mengurangi kebisingan aliran udara, menghindari "angin menderu" dari saluran udara tradisional.​
Mengurangi Biaya Perawatan: Baja tahan karat tahan korosi dan tahan lembab, mengurangi frekuensi penggantian karena karat dan jamur pada pipa, dan biaya perawatan tahunan dapat dikurangi sebesar 30% -50%; dinding bagian dalam yang halus tidak mudah menumpuk debu, dan siklus pembersihan diperpanjang hingga 1-2 tahun (saluran udara tradisional 3-6 bulan).​
Meningkatkan Keamanan Sistem: Dalam sistem pembuangan asap kebakaran, bellow tahan suhu tinggi dapat memastikan kelancaran saluran pembuangan asap jika terjadi kebakaran; ketahanan benturan mencegah kerusakan saluran udara akibat getaran dan benturan, sehingga mengurangi risiko kebocoran udara.​
Meningkatkan Efisiensi Pemasangan: Struktur fleksibel mengurangi penggunaan aksesori serta pemotongan dan pemrosesan di tempat, memperpendek periode pemasangan sebesar 20% -40%, yang sangat cocok untuk transformasi sistem AC dan ventilasi di bangunan tua, mengurangi kerusakan pada struktur aslinya.​
Ringkasan
Melalui optimalisasi material dan struktur, bellow baja tahan karat mencapai kinerja komprehensif "kebisingan rendah dan efisiensi tinggi, ketahanan dan ketahanan korosi, serta adaptasi fleksibel" dalam sistem AC dan ventilasi. Baik itu AC yang nyaman di gedung-gedung sipil atau ventilasi khusus di tempat-tempat industri, keduanya dapat memberikan solusi saluran pipa yang andal, meletakkan dasar yang kuat untuk operasi yang stabil dan peningkatan kinerja sistem.​
